Moderne Getriebe müssen effizient, kompakt, leise und langlebig sein. Warum Spielfreiheit zur fünften Optimierungsdimension wird und Sensorik den Weg zum intelligenten Antrieb ebnet.

Getriebe werden dabei häufig noch als klassische Kraftübertragung betrachtet. Tatsächlich entsteht ihre Leistungsfähigkeit jedoch aus dem Zusammenspiel unterschiedlichster Disziplinen – von der Verzahnungsauslegung über Simulation und Werkstofftechnik bis hin zur Fertigungsqualität und zunehmend auch der Sensorik. Moderne Getriebe bestehen deshalb längst nicht mehr nur aus Zahnrädern.

Die Anforderungen an Präzisionsgetriebe werden auch künftig weiter steigen. Neben Wirkungsgrad, Drehmomentdichte, Geräuschentwicklung und Lebensdauer gewinnt insbesondere die Spielfreiheit als fünfte Optimierungsdimension an Bedeutung.

Vier Dimensionen bestimmen die Leistungsfähigkeit

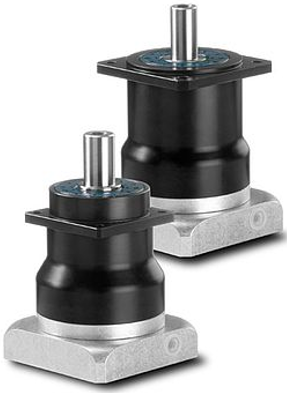

Wirkungsgrad: Bei der Entwicklung kundenspezifischer Getriebe betrachtet SPN vier klassische Optimierungsdimensionen, die sich gegenseitig beeinflussen. Ein hoher Wirkungsgrad reduziert Energieverluste, minimiert die Wärmeentwicklung und verbessert die Gesamteffizienz einer Maschine. Besonders Planetengetriebe bieten aufgrund ihrer Kinematik und der gleichmäßigen Lastverteilung Wirkungsgrade von deutlich über 90 Prozent. Durch optimierte Verzahnungen, angepasste Schmierung und eine gezielte Lagerauslegung lassen sich weitere Potenziale erschließen. Einen großen Vorteil bietet die gute Rückdrehbarkeit. Dadurch eignen sich diese Getriebe besonders für Anwendungen mit Kraftregelung oder in der Mensch-Roboter-Kollaboration.

Drehmomentdichte: Durch drehmomentdichtere Antriebe werden Systeme zunehmend dynamischer. Dabei sind vor allem Bauraum und die Gesamtmasse der Getriebe im Fokus.Neben klassischen Planetengetrieben entwickelt SPN spezielle Umlaufgetriebe wie das Wolfromgetriebe sowie das derzeit in Entwicklung befindliche SPN-Koppelgetriebe. Während das Wolfromprinzip maximale Drehmomente auf kleinstem Bauraum ermöglicht, kombiniert das Koppelgetriebe hohe Drehmomentdichte mit sehr guten Wirkungsgraden. Besonders interessant ist dabei seine Modularität: Durch den Austausch weniger Komponenten lassen sich unterschiedliche Übersetzungen wirtschaftlich realisieren, ohne das Grundkonzept verändern zu müssen.

Geräuschentwicklung: Geräusche entstehen vor allem im Wälzeingriff der Verzahnungen. SPN beginnt deshalb die Optimierung lange vor der Fertigung. Mittels Berechnungs- und Simulationsverfahren werden Profil- und Sprungüberdeckungen analysiert sowie Verzahnungssteifigkeiten und Gehäuseverformungen berücksichtigt. Ergänzend wird die Mikrogeometrie der Zahnflanken an die späteren Lastkollektive angepasst.Das Ergebnis sind gleichmäßige Geräuschanregungen, die vom Menschen deutlich angenehmer wahrgenommen werden als stark schwankende Geräuschpegel.

Lebensdauer: Eine hohe Lebensdauer ist das Ergebnis vieler Einzelmaßnahmen. Neben einer optimalen Lastverteilung auf der Zahnflanke spielt die Schmierung eine entscheidende Rolle. Moderne Fluidsimulationen ermöglichen es heute, Öl- und Fettverteilungen bereits während der Entwicklung realitätsnah abzubilden. Dadurch lassen sich Schmierstoffversorgung, Temperaturverhalten und Verlustleistungen frühzeitig optimieren. Zusammen mit der gezielten Zahnflankenmodifikation entsteht ein deutlich höheres Lebensdauerpotenzial.

Schlüsseltechnologie für effiziente Robotik

Planetengetriebe erleben Comeback

Spielfreiheit: Die 5. Dimension im SPN-Optimierungs-Pentagon

Neben diesen vier etablierten Optimierungszielen rückt zunehmend ein weiterer Parameter in den Mittelpunkt: die Spielfreiheit. Dabei gilt zunächst zu unterscheiden zwischen dem eigentlichen Getriebespiel und der Torsionssteifigkeit. Erst das Zusammenspiel beider Eigenschaften bestimmt letztlich die Positioniergenauigkeit eines Antriebssystems.

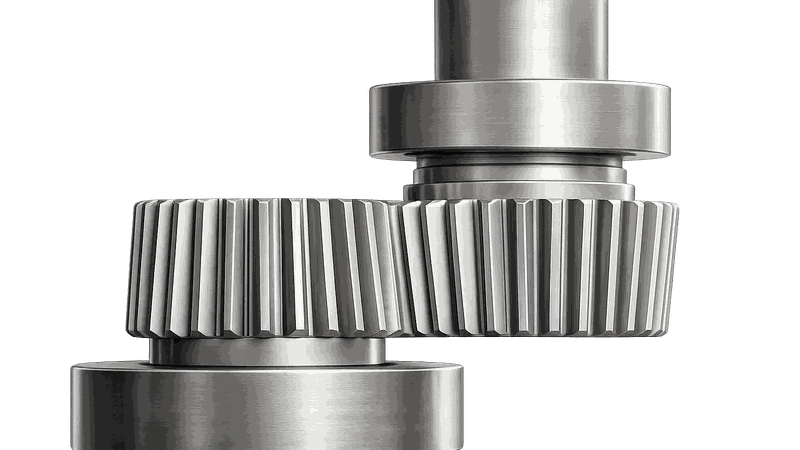

Für die Reduzierung des Verdrehspiels stehen unterschiedliche konstruktive Lösungen zur Verfügung. Eine Möglichkeit bietet die Beveloidverzahnung. Durch ihre konische Geometrie kann das Flankenspiel gezielt eingestellt und prozesssicher reproduziert werden. Die Einstellung erfolgt beispielsweise über Laminumscheiben.

Weitere Ansätze sind definierte Vorspannungen innerhalb des Getriebes oder das gezielte Paaren von Verzahnungskomponenten nach Fertigungstoleranzen. Je nach Anwendung lässt sich das Verdrehspiel dadurch erheblich reduzieren oder sogar vollständig eliminieren.

Ebenso entscheidend ist jedoch die Fertigungsqualität. Hochpräzise Schleif- und Verzahnungsprozesse sowie moderne Messtechnik sorgen dafür, dass theoretisch entwickelte Konzepte auch reproduzierbar in die Serienfertigung überführt werden können.

Erst das Zusammenspiel aus Entwicklung, Simulation und Fertigung bildet das SPN-Optimierungs-Pentagon, bei dem Spielfreiheit als fünfte Dimension die klassischen Entwicklungsziele ergänzt.

Neben den vier etablierten Optimierungszielen rückt zunehmend ein weiterer Parameter in den Mittelpunkt: die Spielfreiheit. Dabei gilt zunächst zu unterscheiden zwischen dem eigentlichen Getriebespiel und der Torsionssteifigkeit.

Vom mechanischen Bauteil zum intelligenten Getriebe

Parallel zur mechanischen Optimierung entwickelt sich das Getriebe zunehmend zu einem intelligenten System. Sensoren zur Erfassung von Temperatur, Drehmoment oder Schwingungen ermöglichen eine kontinuierliche Zustandsüberwachung. Aus diesen Daten entstehen digitale Zwillinge und Drive-Monitoring-Konzepte, die Rückschlüsse auf Verschleiß, Lastzustände und Wartungsintervalle erlauben. Predictive Maintenance wird damit zu einem integralen Bestandteil moderner Antriebssysteme.

Die Anforderungen an Präzisionsgetriebe werden auch künftig weiter steigen. Neben Wirkungsgrad, Drehmomentdichte, Geräuschentwicklung und Lebensdauer gewinnt insbesondere die Spielfreiheit als fünfte Optimierungsdimension an Bedeutung. Entscheidend ist dabei jedoch nicht die isolierte Betrachtung einzelner Komponenten, sondern das Zusammenspiel aus Verzahnungstechnologie, Simulation, Tribologie, Fertigungskompetenz und intelligenter Sensorik.

Nur durch diesen ganzheitlichen Engineering-Ansatz lassen sich kundenspezifische Getriebe entwickeln, die den steigenden Anforderungen moderner Anwendungen dauerhaft gerecht werden.

Florian Kotz ist Entwicklungsingenieur bei der SPN Schwaben Präzision Fritz Hopf GmbH.
