Steckbar, spielfrei und flexibel Variantenreiche Miniaturkupplungen für viele Einsatzbereiche

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

JAKOB Antriebstechnik GmbH
Aerotech GmbH
AMD Advanced Micro Devices GmbH
aPriori Deutschland

Miniaturkupplungen übertragen spiel- und wartungsfrei hohe Drehzahlen. Sie sind als Balg-, Elastomer- und Kreuzschieberkupplungen erhältlich und werden etwa in Roboter- oder Servoantrieben eingesetzt.

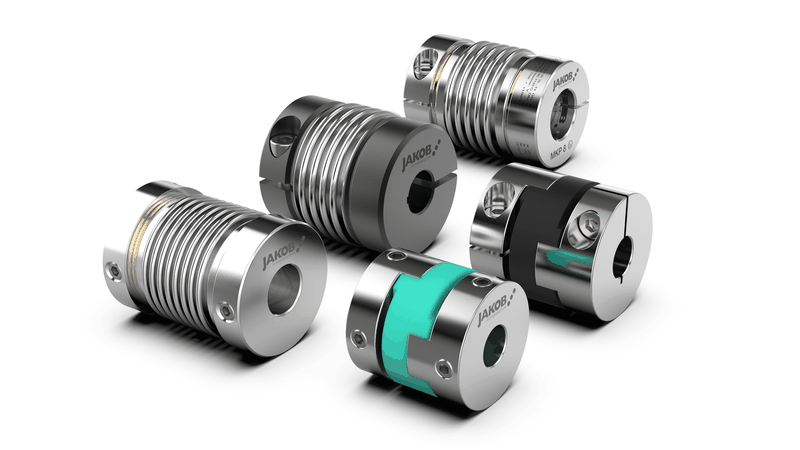

Die Miniaturkupplungen sind auch in Edelstahl und ATEX-zertifizierten Ausführungen erhältlich.(Bild: Jakob)
Die Miniaturkupplungen sind auch in Edelstahl und ATEX-zertifizierten Ausführungen erhältlich.
(Bild: Jakob)

Die kleinsten Vertreter der Servo-Ausgleichskupplungen bzw. Wellenkupplungen, die Miniaturkupplungen, sind für den Ausgleich des Versatzes oder einer Axialverschiebung zweier Achsen bzw. Wellen konzipiert. Je nach Ausführung werden sie in den unterschiedlichen Gebieten eingesetzt wie z.B. für Tachos, Schrittmotoren, NC-Achsen, Potentiometer, Roboterantriebe, Handhabungseinrichtungen, Winkelkodierer oder Servoantriebe. Sie sind als Balg-, Elastomer- oder Kreuzschieberkupplungen erhältlich und werden mittels Klemmring oder Gewindestift an der Welle befestigt. Varianten in Edelstahl und ATEX-zertifizierte Ausführungen sind ebenfalls bei Jakob erhältlich und können in Umgebungen mit besonderen Anforderungen an Hygiene oder den Explosionsschutz eingesetzt werden.

Als Metallbalgkupplungen übertragen die Mini-Kupplungen völlig spiel- und wartungsfrei hohe Drehzahlen. Die hohe Torsionssteife und das geringe Massenträgheitsmoment zeichnen sie aus, dadurch kann eine winkelgetreue und spielfreie Übertragung hoher Drehzahlen ermöglicht werden.

Kupplungen mit guter Schwingungsdämpfung

Bei noch größeren Wellenversätzen bieten sich die kompakten Elastomer-Miniaturkupplungen an. Sie sind steckbar, spielfrei und flexibel, weisen außerdem ein gutes schwingungsdämpfendes Verhalten auf und sind elektrisch isolierend. Das zeichnet auch die Kreuzschieberkupplungen aus, die neben der kurzen Baulänge auch eine große Verlagerungskapazität und geringe Rückstellkräfte bieten. Durch die Steckbarkeit der Kupplungen sind beliebige Kombinationen unterschiedlicher Bohrungsdurchmesser möglich.

Im Normalbetrieb sind die Kupplungen wartungsfrei und bei ordnungsgemäßem Einbau erreichen die Miniaturkupplungen eine fast unbegrenzte Lebensdauer. Durch das bewährte Baukastensystem und die Lagerhaltung der gängigen Durchmesser sind kürzeste Lieferzeiten garantiert.
