Neue Generation Linearachsen: ideal für die Halbleiterfertigung

Anbieter zum Thema

AMKmotion GmbH + Co. KG

Aerotech GmbH

AMD Advanced Micro Devices GmbH

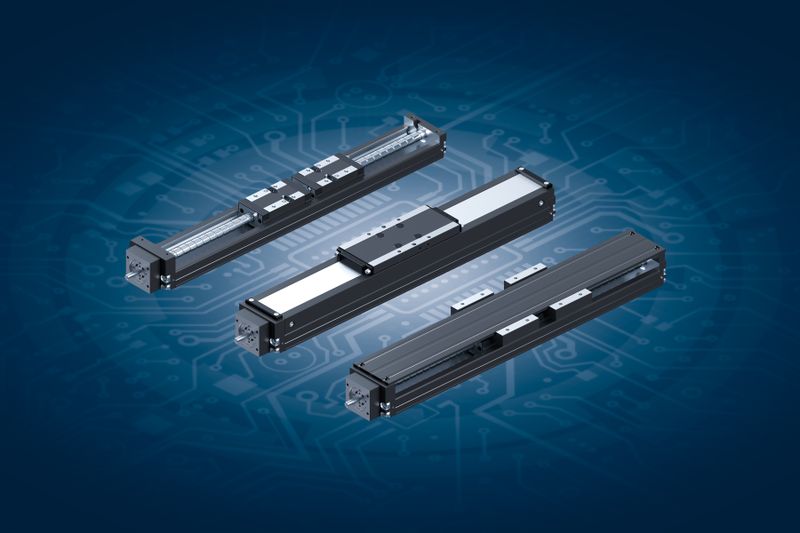

Schnell, dynamisch und präzise: Bosch Rexroth erweitert Angebot an Linearachsen um eine neue Generation der Präzisionsmodulbaureihe PSK.

• Leicht integrierbare Linearachsen im kompakten Design

• Hohe Steifigkeit und präzise: Stahlprofil als Hauptkörper mit integrierten Führungslaufbahnen

• Digitales Engineering: frei konfigurierbar mit vielen Optionen

Bei der neuen Generation der Linearachsen PSK haben die Entwickler von Bosch Rexroth die Steifigkeit des Hauptkörpers erhöht. Zwei Genauigkeitsklassen decken anwendungsgerecht und wirtschaftlich verschiedene Einsatzszenarien ab. Mit einem beidseitig abgedichteten Kugelgewindetrieb und einem erweiterten Schmierkonzept erfüllen die neuen Präzisionsmodule PSK von Bosch Rexroth die Einsatzanforderungen der Halbleiterfertigung und der Elektronikindustrie noch besser als bisher.

Die Baureihe umfasst drei Größen. Sie basieren auf einem glatten, kompakten und steifen Präzisions­Stahlprofil als Hauptkörper mit integrierten Führungslaufbahnen. Die Seite der geschliffenen Anschlagkante ist wählbar. Das beschleunigt die Montage und erleichtert das Ausrichten der Achse. Der Hauptkörper ist im Vergleich zu den Vorgängermodellen verwindungssteifer und bietet höhere Flächenträgheitsmomente.

Linearachsen in zwei Genaugkeitsstufen erhältlich

Präzisionsmodule von Bosch Rexroth decken in zwei Genauigkeitsklassen wirtschaftlich unterschiedliche mechanische Anforderungen in der sauberen Produktion ab. Die optional erhältlichen Magnetsensoren sind über den gesamten Verfahrweg einstellbar.

Gleichzeitig hat Bosch Rexroth das Schmierkonzept um weitere Schmierausführungen ergänzt. Die Standardausführung ist mit industrieüblichen Schmiermitteln grundbefettet. Möglich ist auch eine reine Konservierung der Führungswagen und Kugelgewindetriebe für den Einsatz von freigegebenen Fetten. Zusätzlich können die Module auch an Zentralschmieranlagen mit Fließfett angeschlossen werden. Die automatisierte Nachschmierung erhöht die Betriebssicherheit, weil menschliche Fehler beim Einhalten der Schmierintervalle ausgeschlossen sind. Außerdem haben Konstrukteure einen größeren Freiraum, da sie keine Zugänglichkeit für manuelle Schmiervorgänge berücksichtigen müssen.

Durchgängig digitales Engineering

Auch das Engineering geht leicht von der Hand: Dank der einfachen Auswahl über das Auswahl- und Auslegungstool LinSelect und die anschließende Online-Konfiguration inklusive Antrieb ist die maßgeschneiderte PSK-Lösung in wenigen Minuten bestellfertig. Der Online-Konfigurator führt sicher und einfach durch die Produktspezifikation und das in den meisten gängigen Sprachen.

Bosch Rexroth bildet so durchgängig digital das komplette Engineering, von der Auslegung bis zur Bestellung, inklusive Preisbildung und Bereitstellung von CAD-Daten, ab. Die Auftragsbestätigung beinhaltet zudem eine eindeutige Materialnummer anhand derer sich die Linearachse ohne erneute Konfiguration nachbestellen lässt. Darüber hinaus erhält der Anwender unmittelbar die zugehörigen 2D- und 3D-CAD-Daten.

Bosch Rexroth sorgt als ein weltweit tätiger Anbieter von Antriebs- und Steuerungstechnologien für effiziente, und sichere Bewegung in Maschinen und Anlagen. Das Unternehmen bündelt weltweite Anwendungserfahrungen in den Marktsegmenten Mobile Anwendungen, Anlagenbau und Engineering sowie Fabrikautomation. Mit intelligenten Komponenten, maßgeschneiderten Systemlösungen sowie Dienstleistungen schafft Bosch Rexroth die Voraussetzungen für vollständig vernetzbare Anwendungen. Das Unternehmen bietet seinen Kunden Hydraulik, Elektrische Antriebs- und Steuerungstechnik, Getriebetechnik sowie Linear- und Montagetechnik einschließlich Software und Schnittstellen ins Internet der Dinge. Mit einer Präsenz in mehr als 80 Ländern erwirtschafteten über 31.000 Mitarbeitende 2021 einen Umsatz von rund 6,2 Milliarden Euro.
