Sensoren zur Längenmessung Seilzuggeber im Schiffbau: Robust, präzise und langlebig

Anbieter zum Thema

Heidrive GmbH

Althen GmbH Mess- und Sensortechnik

aPriori Deutschland

Seilzuggeber von FSG Fernsteuergeräte finden weltweit in zahlreichen Branchen Verwendung: in industriellen Produktionsanlagen, Baumaschinen, Fahrzeugen und Anlagen des Schienenverkehrs oder im Schiffbau. Mit ihrem Aufbau hat die Premium-Baureihe SL3000 des Herstellers einen international anerkannten Standard gesetzt.

Als verlässliche Sensoren zur Längenmessung linearer Bewegungsabläufe sind Seilzuggeber unverzichtbar. Ihr Funktionsprinzip ist dabei vergleichsweise simpel: Ein auf einer Trommel mit Federspannung aufgespultes Seil (üblicherweise aus Metalldraht) wird herausgezogen, dabei können die Länge und auch die Geschwindigkeit, mit der sich das Seil von der Trommel abspult, exakt gemessen werden. Diese Aufgabe übernimmt ein angeschlossener Winkellagesensor (Drehgeber), der die Messwerte weiterleitet, beispielsweise an die Steuerung eines Krans – um eine typische, aber bei Weitem nicht die einzige Anwendung für Seilzuggeber von FSG zu nennen.

Höchste Sicherheit: Seilzuggeber der Extraklasse

Mit ihrer robusten Ausführung ist die Premium-Baureihe SL3000 für industrielle Anwendungen konstruiert, bei denen es auf höchste Betriebssicherheit ankommt. Die bewegliche Seiltrommel im Inneren der SL3000 bewirkt, dass sich das hochflexible Stahlseil wieder sauber und einlagig aufspult, wenn die Feder es zurückzieht. Oft kopiert, bildet die vor rund 30 Jahren von FSG entwickelte mitlaufende Seiltrommel das Kernstück des Originals.

„Wir haben in den 75 Jahren unseres Bestehens einen großen Erfahrungsschatz gesammelt“, sagt Geschäftsführer Christian Schulz, „und wir nutzen dieses Wissen, um unsere Produkte fortlaufend weiterzuentwickeln – immer mit dem Blick dafür, wie unsere Kunden davon profitieren können. Auf diese Weise haben wir es oft geschafft, neue Standards im Bereich der Sensortechnologie zu setzen, so wie das bei der SL3000 der Fall ist.“

Robust gebaut für eine lange Lebensdauer

Der optional montierte Faltenbalg an der Austrittsöffnung des Seils verhindert, dass beim Aufspulen Staub und Schmutz ins Gehäuse gelangen. Sollte Wasser eindringen, was sich nicht völlig verhindern lässt, fließt es durch Öffnungen an der Unterseite wieder ab. Als Standard besteht das Gehäuse aus eloxiertem Aluminium, optional ist es mit einer zusätzlichen, widerstandsfähigen Beschichtung sowie in V4A-Edelstahl erhältlich. Weitere Sonderausführungen können auch in Umgebungen mit besonderen Sicherheitsanforderungen wie Explosionsschutz eingesetzt werden.

Drei Standard-Modelle mit zahlreichen Optionen

Die drei Standard-Modelle unterscheiden sich in der Messlänge des Seils und im Gehäuseumfang (GS), der von 80 x 80 bis 190 x 190 Millimeter reicht. Momentan kleinstes Modell ist der Seilzuggeber SL3000-GS80 mit Messlängen bis drei Metern, gefolgt vom SL3000-GS130 mit Messlängen bis 30 Metern. Das größte Modell SL3000-GS190 ermöglicht Messlängen bis 60 Meter. Allen gemeinsam ist höchste Messgenauigkeit, von der kleinsten bis zur weitesten Länge.

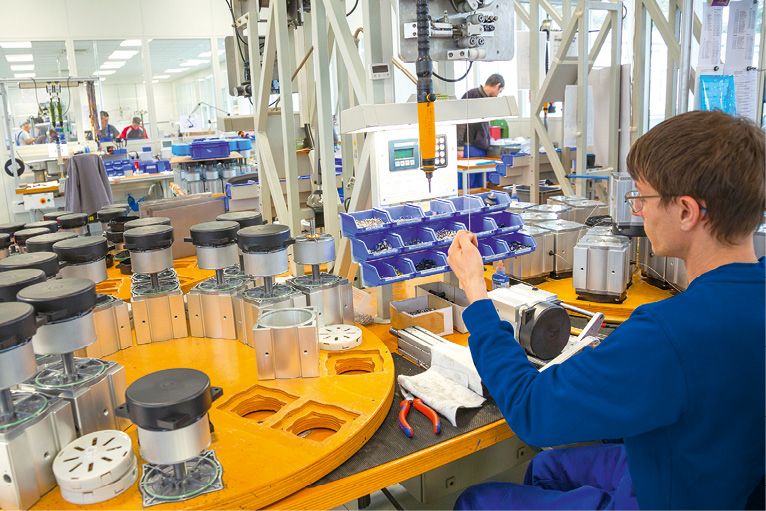

Auf dem Standardprogramm bauen zahlreiche Varianten auf, die oft in enger Rücksprache mit den Kunden entstehen, teils in Kleinserien oder sogar als Einzelstück. Einmal gefertigt und im Einsatz, besteht zudem die Möglichkeit, dass ein Kunde sein Gerät nachträglich modifizieren oder mit Zubehör nachzurüsten kann, wenn sich beispielsweise Produktionsbedingungen geändert haben sollten. Geschäftsführer Schulz: „Wir haben eine ausgesprochen hohe Fertigungstiefe und können die meisten Komponenten selbst herstellen. Damit sind wir in der Lage, schnell auf individuelle Wünsche unserer Kunden zu reagieren.“

Seilzuggeber von FSG: Pragmatische Lösungen auch für Sonderfälle

Ein Beispiel veranschaulicht, auf welche Weise das Unternehmen individuelle Sonderwünsche in die Serienfertigung integrieren kann: Für einen Hersteller hydrau­lischer Krane und Hebevorrichtungen hat der Hersteller das Gehäuse einer bestellten Geräteserie der Baureihe SL3000 mit acht zusätzlichen Bohrungen an der Front und mit ebenso vielen umlaufenden Schlitzen an den Gehäuseseiten versehen und sie mit Blindstopfen verschlossen. Der Grund: Der Kunde benötigt den Seillängengeber vom Typ SL3016-GS130 in einer an sich iden­tischen Ausführung, jedoch für den Einbau in unterschiedlichen Maschinen an jeweils verschiedenen Positionen – mal kopfüber, mal seitlich gedreht. Entsprechend müssen die Drainageöffnungen so gewählt sein, dass ins Gehäuse eingedrungenes Wasser rasch und möglichst restlos ablaufen kann.

Um die bestellte Geräteserie nicht noch in zwei oder drei Unterserien mit jeweils anderen Drainageöffnungen zu splitten, entschied sich der Kunde der Einfachheit halber dafür, sämtliche Geräte mit allen Öffnungen versehen zu lassen, die für jede Einbausituation passen würden. Bei der finalen Montage an der Maschine werden dann diejenigen Blindstopfen entfernt, die zum störungsfreien Ablauf des eingesickerten Wassers nötig sind. Das spart Zeit und Geld bei der Herstellung und verhindert nicht zuletzt Verwechslungen beim Einbau.

Drehgeber und Potentiometer sind perfekt abgestimmt

Wie alle Seilzuggeber von FSG kann auch die Premium-Baureihe SL3000 mit verschiedensten Sensoren und umfangreichem weiteren Zubehör ausgerüstet werden, je nach Anwendung und Anforderung des Kunden. Die herstellereigenen Drehgeber und Potentiometer sind perfekt abgestimmt auf die SL3000-Serie, sie bieten eine große Bandbreite von Signalausgängen und -stärken sowie Anschlussmöglichkeiten (zum Beispiel potentiometrisch, CAN, CANopen, CANopen-safety, Profinet, HART-Protokoll, vier bis 20 Milliampere, 0,5 bis 4,5 Volt, 0 bis 10 Volt und weitere). Darüber hinaus können Geräte der Serie SL3000 aber auch mit allen anderen handelsüblichen Encodern bestückt werden.
