Bihl+Wiedemann optimiert Rielec-Paketlogistik Effiziente Automatisierung mit dem Rielec Fit Sorter

Anbieter zum Thema

Bihl + Wiedemann GmbH

Heidrive GmbH

CADFEM Germany GmbH

Der Rielec Fit Sorter von Bihl+Wiedemann optimiert die Intralogistik mit ASi-5 Technologie. Über 1.800 Pakete pro Stunde verbessern die Abläufe und die Beladung. Innovative Lösungen bieten maximale Flexibilität und Sicherheit.

Rielec mit Sitz in Valencia, Spanien, verfügt über ein hohes Maß an Erfahrung in der industriellen Automation und der Intralogistik-Robotik. Das international tätige Unternehmen entwickelt und realisiert seit 2015 intelligente Lösungen für die Intralogistik, RFID-Systeme für den Logistiksektor, Fördersysteme und maßgeschneiderte Softwarelösungen. Dafür hat Rielec drei Geschäftsbereiche: die Marke Rielec Logistics Systems, die sich um die Beratung, Konzeption und Fertigung, Montage und Wartung von Fördersystemen und industriellen Anlagen kümmert, Clustag, den Bereich für RFID-Lösungen und Codopi, den Unternehmensbereich, der sich mit der Fertigung von Komponenten für die Industrie und Designelementen aus Metall beschäftigt. Für Rielec steht bei der Realisierung von Projekten immer die Optimierung der Arbeitsprozesse im Fokus mit dem Ziel, die Effektivität der Logistikabläufe seiner Kunden zu verbessern. Dazu setzt das Unternehmen nicht nur auf den jeweils neuesten Stand der Technik, sondern auch auf die Integration innovativer Technologien wie ASi-5.

Rielec spart auch Installations- und Inbetriebnahmekosten

AS-Interface hat sich auch in der Intralogistik aufgrund seines hohen Anwenderkomforts – der einfachen Installation, der hohen Funktionalität und Flexibilität sowie der geringen Kosten – seit langem als international standardisiertes Verdrahtungssystem etabliert. Insofern überrascht es auch nicht, dass Rielec schon 2018 die ersten Applikationen mit ASi-3 Motormodulen von Bihl+Wiedemann umgesetzt hat und heute Produkte des Mannheimer Unternehmens in vielen seiner Maschinen verwendet. ASi-5 ist bei Rielec seit 2020 im Einsatz, denn die neue AS-Interface-Generation passt perfekt zu den Anforderungen von Rielec in Bezug auf flexible Automatisierungskonzepte – Stichwort Intralogistik 4.0.

Die ASi-5 Technologie von Bihl+Wiedemann ermöglicht nicht nur konfigurierbare und erweiterbare Designs der Maschine in der Engineering-Phase, sondern auch flexiblere und damit schnellere Fertigungsprozesse, weil über AS-Interface sichere und nicht-sichere Signale einfach und bedarfsgerecht dort, wo sie gebraucht werden, in die Maschinen integriert werden können. Und weil Maschinen durch das effiziente ASi-5 Installationskonzept in deutlich kürzerer Zeit mit weniger Aufwand und Material montiert und bei Bedarf auch demontiert werden können, keine zusätzlichen Stecker notwendig sind und die Programmierung und Inbetriebnahme mit AS-Interface einfacher ist als bei anderen Systemen, spart Rielec damit auch noch Installations- und Inbetriebnahmekosten.

Beim Rielec Fit Sorter wird AS-Interface nicht nur für die Fördertechnik und die Pneumatik eingesetzt, sondern auch für die Sicherheitstechnik.

Rielec Fit Sorter: Effizienter Paketsortierer für moderne Logistikzentren

Der Rielec Fit Sorter-Paketsortierer ist eine Applikation, mit der viele Pakete vom Eingabepunkt aus in kurzer Zeit automatisiert an verschiedene Stationen befördert werden können. Er kann zum Beispiel in einem Logistikzentrum eingesetzt werden, um viele Auslieferungsfahrzeuge von Paketzustellern mit unterschiedlichen Zustellbezirken zu beladen. Dazu werden mit einem SKU-Barcode (SKU, Stock Keeping Unit, Artikelnummer) gekennzeichnete Pakete nacheinander auf ein von Motorrollen angetriebenes Förderband gelegt, gescannt und mit einem Tracking-Code versehen.

Verpackungsprozesse automatisieren

Smarte Positioniersysteme optimieren Effizienz

Anschließend werden sie über ein zweites Förderband bis zu einem definierten Ausschleusungspunkt transportiert, wo sie mit Hilfe pneumatischer Aktuatoren vom Förderband geschoben werden und über eine Rollenbahn zu ihrem endgültigen Bestimmungsort gelangen. Rielec nutzt für den Fit Sorter nicht nur seine Clustag RFID-Lösung, sondern setzt an vielen Stellen in der Applikation auch ASi-5 und ASi Safety Lösungen von Bihl+Wiedemann ein.

Mit Tracking-Code durch die gesamte Anlage bis zum Bestimmungsort

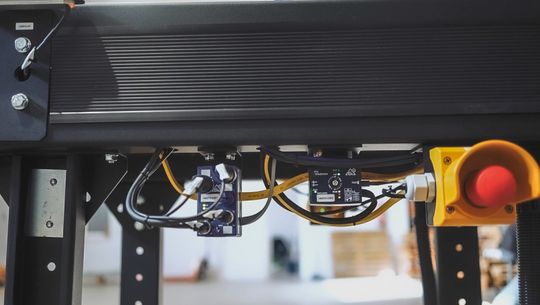

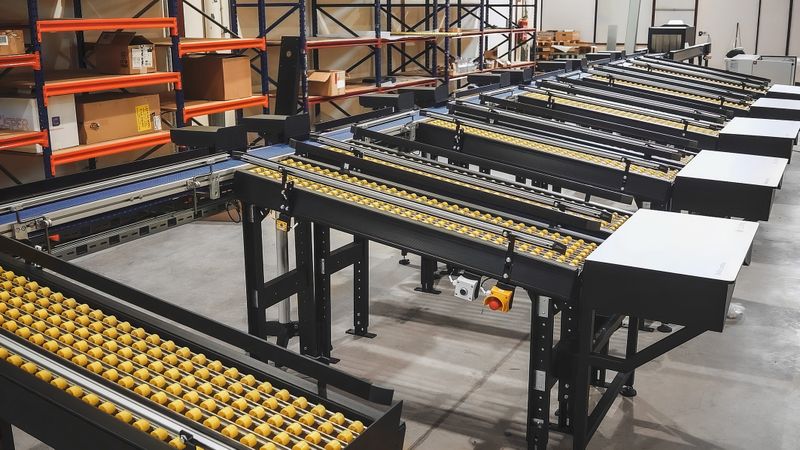

Der Rielec Fit Sorter kann pro Stunde mehr als 1800 Pakete sortieren. Eine Bedienkraft scannt zunächst den SKU-Barcode eines Artikels. Das System weist diesem dann einen Tracking-Code zu, mit dem er die gesamte Anlage bis zu seinem Bestimmungsort durchläuft. Anschließend wird das Paket auf ein Förderband gelegt. ASi-5 Motormodule für zwei 24 V Motorrollen vom Typ BWU4246 steuern die Motorrollen, die dieses Förderband antreiben, und regeln so die Geschwindigkeit und die Beschleunigung in den jeweiligen Abschnitten.

Über ein ASi-5/ASi-3 Profinet Gateway BWU3862, das das ASi System überwacht, kann darüber hinaus auch der jeweils anliegende Spannungsbereich angezeigt werden. Und um den Status des Pakets auch optisch in verschiedenen Farben sichtbar zu machen, sind am Rand der Förderstrecke LED-Stripes eingelassen. Diese werden von den aktiven Verteilern ASi-5 für RGB-Stripes (BWU4083) von Bihl+Wiedemann gesteuert.

Fehlerquellen beseitigt und Daten in Echtzeit

Zusätzlich zum Tracking über den SKU-Barcode wird eine RFID-Kontrolllesung durchgeführt, die die Clustag RFID-Technologie von Rielec nutzt. Diese Technologie ermöglicht es zum Beispiel, falsch codierte Etiketten zu identifizieren und zu korrigieren. Auf diese Weise werden Fehlerquellen beseitigt und die neuen Daten dem System in Echtzeit zur Verfügung gestellt, was die Produktivität der Applikation noch einmal erheblich steigert. Nach der RFID-Kontrolllesung gelangt das jeweilige Paket auf ein zweites Förderband, das über eine Vielzahl von Ausschleusungspunkten verfügt. An jedem dieser Punkte sind optische Sensoren und pneumatische Aktuatoren für die Ausschleusung auf ein Rollenband installiert.

Intelligente Sensorik und Sicherheitstechnik

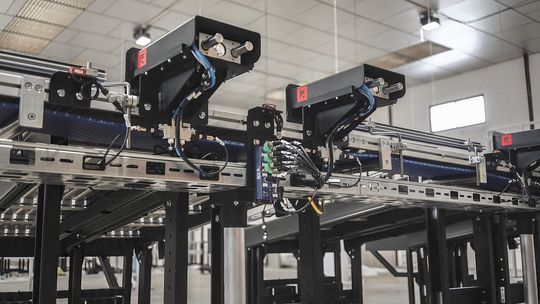

All diese Sensoren und Aktuatoren entlang der Förderstrecken sind an selbstkonfigurierende ASi-5 Module BWU4231 von Bihl+Wiedemann für 16 digitale E/A Signale angeschlossen. Damit können alle Daten, die der Rielec Fit Sorter entlang der Förderstrecke benötigt, erfasst und die Ausschleusung eines Artikels an der entsprechenden Stelle umgesetzt werden. Nach erfolgter Ausschleusung gelangt das jeweilige Paket dann über eine Rollenbahn zu seinem endgültigen Bestimmungsort.
 Beim Rielec Fit Sorter wird AS-Interface aber nicht nur für die Fördertechnik und die Pneumatik eingesetzt, sondern auch für die Sicherheitstechnik. Um Bedienplätze mit den arbeitstechnisch notwendigen Mitteln für einen sicheren und kontinuierlichen Betrieb auszustatten, werden für die benötigten sicheren Signale Aktive Verteiler ASi Safety vom Typ BWU3599 verwendet, mit denen sich Sicherheitsapplikationen bis SIL3/PLe umsetzen lassen.

Das Gateway kann über den integrierten OPC-UA-Server auch Daten an eine Cloud, SCADA oder ein ERP-System übertragen und so zum Beispiel für Industrie-4.0-Applikationen zur Verfügung stellen.

Zentrales Element der AS-Interface-Technologie im Rielec Fit Sorter ist das ASi-5/ASi-3 PROFINET Gateway BWU3862 mit integriertem Sicherheitsmonitor von Bihl+Wiedemann. Es sammelt die Prozess- und Diagnoseinformationen der sicheren und nicht-sicheren Teilnehmer im Netzwerk ein und sendet alle steuerungsrelevanten Daten zur Verarbeitung an die SPS. Dabei kann es, wenn nötig, auch einen Teil der Aufgaben der Steuerung selbst übernehmen und so die SPS entlasten.

Thomas Rönitzsch arbeitet in der Unternehmenskommunikation der Bihl+Wiedemann GmbH.
