Mit AS-Interface bringt Schütte Tradition in die moderne Fertigung: von Ventilverdrahtung bis zur kompletten dezentralen Peripherie. Die Integration von IO-Link-Sensoren über ASi-5 optimiert Sicherheit und Effizienz der Schleifmaschinen für Industrie 4.0.

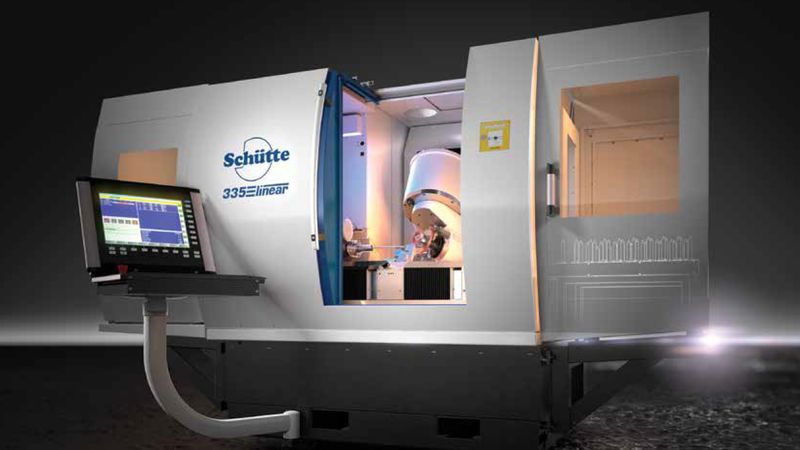

Die Schütte Schleiftechnik GmbH bietet Schleifmaschinen der Baureihen 105linear, 330linear und 335linear an. Während die 105linear als kompakte Produktionsmaschine mehr auf die Herstellung von komplexen Werkzeugen, beispielsweise Bohrern oder Fräsern, in großen Stückzahlen und hohen Genauigkeitsanforderungen ausgelegt ist, handelt es sich bei der 330er Baureihe, insbesondere der 335linear, um Universalschleifmaschinen mit fünf Achsen, mit denen sich alle Anforderungen für die Produktion und das Nachschleifen von Werkzeugen jeglicher Art realisieren lassen.

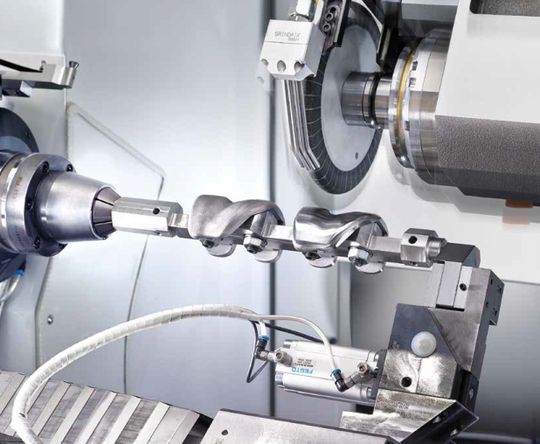

 Darüber hinaus können damit auch Medizinalprodukte wie Knie- oder Hüftimplantate hergestellt werden. Beide Baureihen sind mit einer Vielzahl von Automatisierungsoptionen für eine kontinuierliche Anpassung und Erweiterung verfügbar. Schütte ermöglicht bei seinen Schleifmaschinen den Einsatz von zwei unterschiedlichen Steuerungen: Siemens Sinumerik One und Num Flexium+. Während Sinumerik One für die Kommunikation Profisafe über Profinet verwendet und zusammen mit der Bedien- und Programmieroberfläche SIGSpro (Schütte Integrated Grinding Software) eingesetzt wird, setzt Num Flexium+ auf EtherCAT und arbeitet mit Numroto.

Im Laufe der 25 Jahre nach Einführung von AS-Interface hat die Komplexität der Schleifmaschinen bei Schütte stetig zugenommen. Deutlich geworden ist das insbesondere im Bereich der Sicherheitstechnik.

Historie von AS-Interface bei Schleifmaschinen

Die Historie von AS-Interface bei Schütte reicht zurück bis ins Jahr 1998. Damals wurden im Rahmen der Entwicklung der 300er Schleifmaschinen-Baureihe erstmals ASi Komponenten eingesetzt – ASi-Ventilinseln und -Endschalter von pneumatischen Ventilen. Wie Christoph W. Langen, Leiter Elektrokonstruktion für Werkzeugmaschinen bei Schütte und an der Einführung maßgeblich beteiligt, berichtet, waren damals die wesentlichen Gründe für die Einführung von AS-Interface „einmal die Einfachheit der Technologie an sich und zum anderen die Kompaktheit der ASi-Komponenten, wie man sie so bis heute bei keiner anderen Feldbuslösung findet“.

Sicherheitsfunktionen migriert: ASi Safety ersetzt Hardwareverdrahtung

Im Laufe der 25 Jahre nach Einführung von AS-Interface hat die Komplexität der Schleifmaschinen bei Schütte stetig zugenommen. Deutlich geworden ist das insbesondere im Bereich der Sicherheitstechnik, die in dieser Zeit weiterhin hardwaremäßig in den Schaltschrank verdrahtet wurde. Durch die guten Erfahrungen mit ASi im Standardbereich hat man sich bei Schütte deshalb im Jahr 2013 entschlossen, ab diesem Zeitpunkt auch alle Sicherheitsfunktionen über ASi Safety at Work zu realisieren.

Mit neuer Regelungseinheit

Skalierbares Antriebssystem: Siemens launcht Sinamics S220

„Was uns damals neben dem Service und der hervorragenden Unterstützung von Bihl+Wiedemann überzeugt hat“, erläutert Christoph W. Langen, „war die Technik der Safety Gateways des Unternehmens in Verbindung mit dem ASi-Sicherheitsmonitor. Für uns war es zwar zunächst ein großer Umbruch, aber am Ende haben wir festgestellt, einfacher als mit ASi Safety geht es nicht.“

Schnell angeschlossen: Dezentrale Module per Durchdringungstechnik

Die Entscheidung für ASi und ASi Safety sowie die Tatsache, dass beim Einsatz von AS-Interface für Sicherheits- und Standardapplikationen eine gemeinsame Infrastruktur – das gelbe ASi-Profilkabel – verwendet werden kann, hat für Schütte viele Vorteile.

Ein Punkt war das einfache Anschlusskonzept von AS-Interface. Module können bei ASi ohne Stecker und vorkonfektionierte Kabel einfach per Durchdringungstechnik dezentral in der Maschine genau dort an das gelbe Profilkabel „aufgeschraubt“ werden, wo sie gerade benötigt werden. Von daher überrascht es nicht, dass in den Schleifmaschinen von Schütte – angefangen mit der Anbindung von Ventilinseln mit integrierten Eingängen und Endlagensensorik über Strömungswächter und Druckschalter bis hin zu Türzuhaltungen, Türschaltern und Notz-Halt-Tastern – mittlerweile die komplette dezentrale Peripherie über ASi und ASi Safety angeschlossen wird. Dabei setzt das Kölner Unternehmen bei der Auswahl der Komponenten – ASi Gateways und E/A Module – auf das Portfolio von Bihl+Wiedemann.
 Aus der kompletten Anbindung der dezentralen Peripherie über AS-Interface ergibt sich für Schütte ein weiterer Vorteil. Die Schleifmaschinen können so unabhängig von der verwendeten Steuerungstechnik deutlich effizienter gebaut werden, weil das jeweilige Steuerungskonzept ausschließlich im Schaltschrank umgesetzt werden muss. Die Ausstattung des jeweiligen Maschinenkörpers wird dabei allein durch die zukünftige Funktionalität bestimmt. Welche Steuerung – Siemens Sinumerik One oder Num Flexium+ – am Ende eingesetzt wird, ist an dieser Stelle für die Montage unerheblich. Die Anbindung an eine der beiden Varianten der Maschinensteuerung erfolgt nämlich erst im Schaltschrank über die Auswahl eines entsprechenden ASi Safety Gateways, die Bihl+Wiedemann mit Schnittstellen zu vielen verschiedenen (sicheren) Feldbussen anbietet. Und schließlich ist eine Lösung mit AS-Interface für Schütte nicht nur technologisch, sondern auch aus Kosten- und Effizienzgründen unschlagbar.

Bihl+Wiedemann als Enabler: IO-Link-Module im Einsatz

Schütte entwickelt seine Schleifmaschinen stetig weiter. Deshalb setzt das Unternehmen künftig nicht nur auf eine neue Steuerungsgeneration und eine neue Bedienfeldgeneration, sondern macht mit der Integration von IO-Link auch einen großen Schritt in Richtung Industrie 4.0.
 Über IO-Link Sensoren werden eine Vielzahl von Prozessdaten an verschiedenen Stellen in der Maschine erfasst und für erweiterte Diagnosen und Predictive Maintenance zur Verfügung gestellt. Für Schütte ist es zum Beispiel wichtig, dass die Maschinen in einem thermischen Gleichgewicht sind. So muss im Bereich der Kühlschmierstoffanlagen, die sehr aufwendig und energieintensiv sind, ein konstantes Temperaturniveau herrschen. Mögliche Defekte oder falsche Einstellungen etwa eines Kühlers, die bisher nicht nachweisbar waren, können mit Hilfe von IO-Link Temperatursensoren erkannt, diagnostiziert und behoben werden. Ebenfalls detektiert werden Füllstände, Strömungen (von Kühlschmierstoffen) und Drücke (etwa im Bereich der Luftaufbereitung).

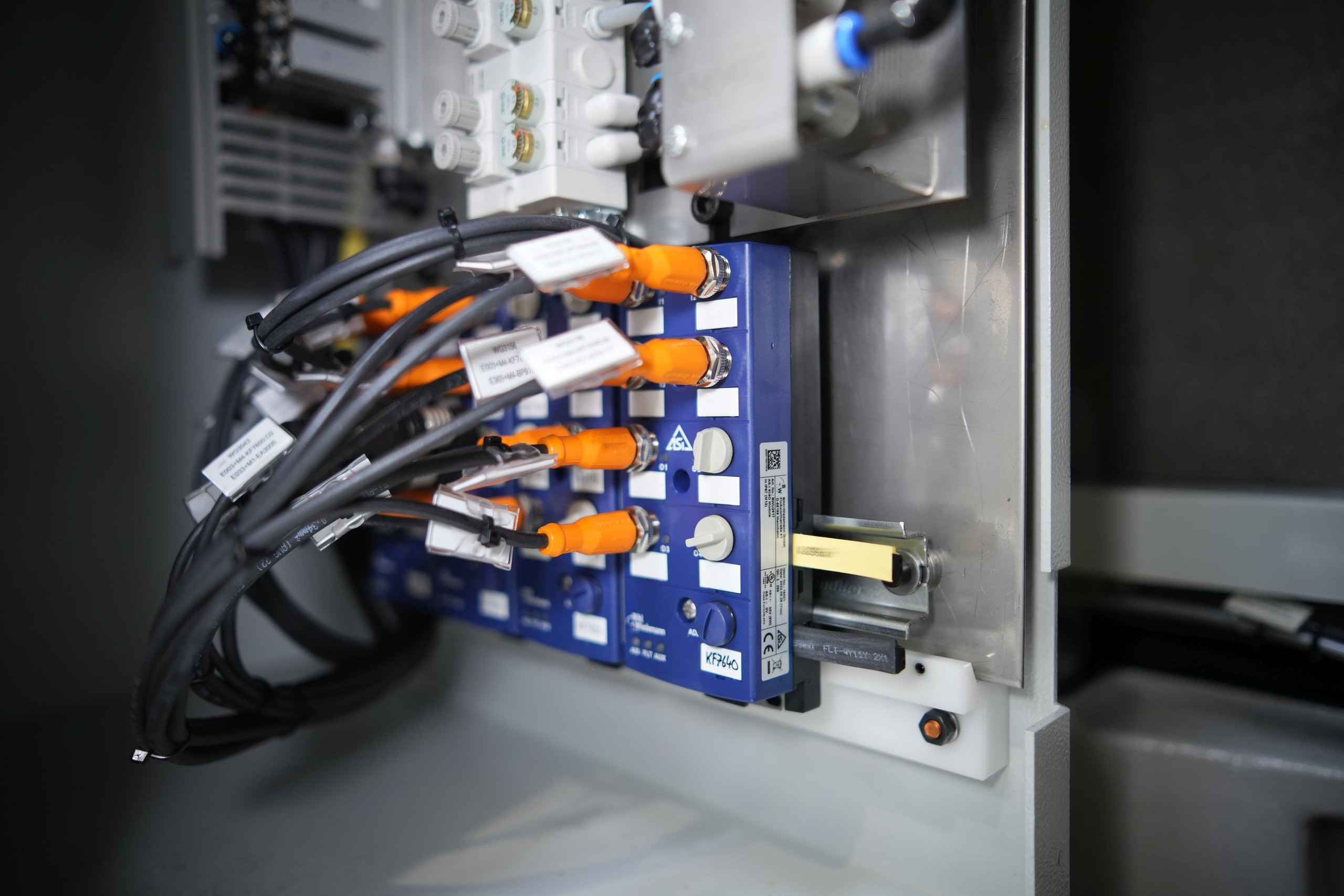

Gerade vor diesem Hintergrund zeigt sich ein weiteres Mal, wie vorteilhaft die Entscheidung war, die komplette dezentrale Peripherie in der Maschine über AS-Interface anzubinden. Denn für die Integration von IO-Link Sensoren muss am bestehenden Maschinenkonzept kaum etwas geändert werden. Es muss lediglich das bisherige ASi Safety Gateway durch ein ASi-5/ASi-3 Safety Gateway ersetzt werden. Danach können IO-Link Devices einfach über ASi-5-Module mit IO-Link Master Ports von Bihl+Wiedemann dort in das bestehende ASi-Netzwerk integriert werden, wo sie verwendet werden sollen.

Thomas Rönitzsch arbeitet in der Unternehmenskommunikation bei der Bihl+Wiedemann GmbH in Mannheim.
