Zuverlässige und preiswerte Metallbalgkupplung

Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Anbieter zum Thema

CADFEM Germany GmbH

Sie hat sich seit Jahrzehnten am Markt als zuverlässige und preiswerte Standardbaureihe der Metallbalgkupplungen bewährt: die KM-Metallbalgkupplung von Jakob Antriebstechnik. Wie alle Metallbalgkupplungen ist sie in Drehrichtung steif, in axialer, winkeliger und radialer Richtung jedoch flexibel.

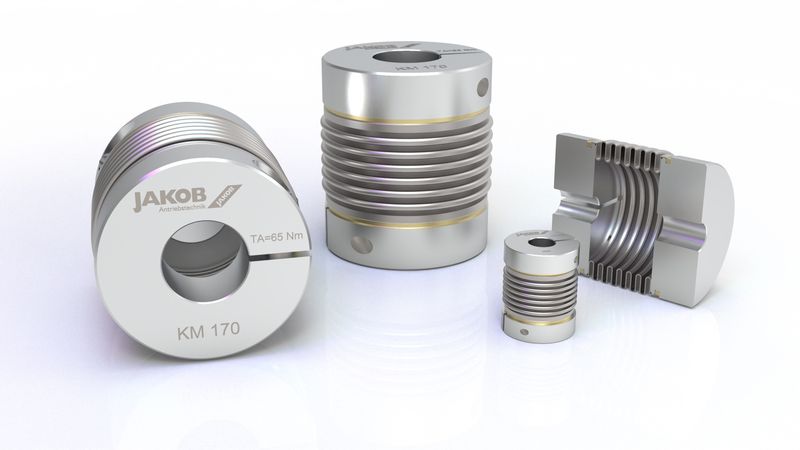

(Quelle: Jakob Antriebstechnik)
(Quelle: Jakob Antriebstechnik)

Trotz der Ähnlichkeiten unterscheiden sich Metallbalgkupplungen aber mitunter stark voneinander. Die technischen Unterschiede liegen beispielsweise in der Wahl des Balges bei der Metallbalgkupplung oder der Art der Verbindung von Balg und Nabe oder Balg und Welle. So nutzt Jakob nur dünnwandige, mehrlagige Bälge aus zertifizierten Edelstahlblechen. Das bewirkt eine hohe Drehfedersteifigkeit. Dadurch wird eine hohe Positionier- und Rundlaufgenauigkeit auch unter schwierigen Bedingungen sichergestellt, was eine absolut spielfreie Drehmomentübertragung zwischen An- und Abtriebswelle garantiert. Die mehrlagige Balgausführung bewirkt zudem die Aufnahmefähigkeit großer Wellenverlagerungen bei dennoch kleinen Rückstellkräften. Das bedeutet ein Plus an Zuverlässigkeit, Betriebssicherheit und Lebensdauer.

Unkomplizierter Einbau der Metallbalgkupplung

Die Klemmnabe der Metallbalgkupplung KM ist mit dem innovativen Easy-Clamp-System ausgestattet, das ein einfaches, mit genügend Passungsspiel versehenes Aufschieben ermöglicht. Die zur Drehmomentübertragung nötige Vorspannkraft wird hierbei durch eine einzige, radial zugängliche Schraube pro Nabe gewährleistet. Diese einfache und zuverlässige Verbindung lässt einen unkomplizierten Einbau mit wenigen Handgriffen auch in beengten Verhältnissen zu. Um ein möglichst niedriges Massenträgheitsmoment zu erreichen sind die Naben aus hochfestem Aluminium gefertigt.

Die Verbindung von Balg und Nabe erfolgt durch das spielfreie Bördel-Einpressverfahren. Dieses Fügeverfahren ist, im Gegensatz zu Klebeverbindungen, bei kritischen Betriebsbedingungen (-40 bis +200 °C, Chemikalien) unbegrenzt dauerfest und kann das Übertragungsmoment jeder Balglage sicher in die Nabe einleiten. Metallbalgkupplungen der Baureihe KM sind mit Nennmomenten von 0,4 bis 1.300 Nm erhältlich.

Lesen Sie auch: Diese Multikupplung verkürzt die Rüstzeiten Ihrer Maschinen.
