Maschinenbau Zahnstangengetriebe: Selbst lange Hübe hochpräzise ausführen

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

LEANTECHNIK AG

Die Zahnstangengetriebe lifgo hp von Leantechnik führen hochgenaue Hübe in beliebiger Länge aus. Auch die Anzahl der Maschinenachsen in einigen Anwendungen kann um 50 Prozent reduziert werden.

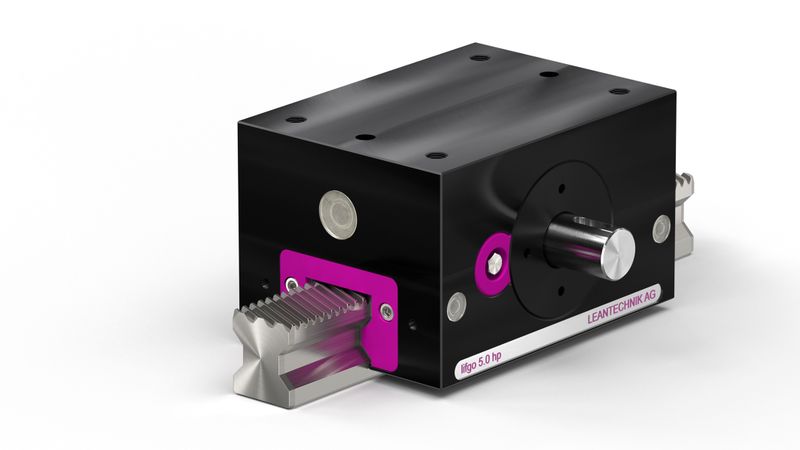

Das hochgenaue Zahnstangengetriebe lifgo hp von Leantechnik.(Bild: Leantechnik)
Das hochgenaue Zahnstangengetriebe lifgo hp von Leantechnik.
(Bild: Leantechnik)

Die Entwicklung von Maschinen mit großen Verfahrbewegungen war bisher schwierig, weil die Positioniergenauigkeit bei langen Hüben aufgrund von Schwingungen massiv sinkt. Als Gegenmaßnahme wird die Steifigkeit der Achsen erhöht, worunter allerdings die Dynamik leidet. Mit dem hochpräzisen Zahnstangengetriebe lifgo hp von Leantechnik ist die Zeit der Kompromisse vorbei: Das Getriebe gewährleistet selbst bei großen Hublängen eine hohe Steifigkeit der Achse, ohne dass es zu Einbußen in der Dynamik kommt.

Eine weitere Besonderheit ist die Schrägverzahnung: Sie sorgt dafür, dass die Zahnstange sehr leise verfährt und das Getriebe eine extrem hohe Positioniergenauigkeit erzielt (bis zu zwei Mikrometern). Durch das stufenlos einstellbare Zahnflankenspiel erhöht sich die Präzision nochmals.

Kompakte Maße

Da sich Antrieb und Führung in ein und demselben Gehäuse befinden, sparen Konstrukteure mit dem Zahnstangengetriebe darüber hinaus viel Bauraum. Selbst in der größten Ausführung lifgo hp 5.4 weisen die Getriebe lediglich Abmessungen von 180 x 156 x 160 Millimetern auf und bauen damit sehr kompakt. Beim Einsatz von zwei lifgo hp kann die Anzahl der Achsen in Bearbeitungszentren zudem von vier auf zwei reduziert werden. Das hat neben dem verringerten Platzbedarf in der Anwendung auch den Vorteil, dass der Installations- und Wartungsaufwand sinkt.

Die Zahnstangengetriebe bieten je nach Baugröße Hubkräfte zwischen 1800 und 22.600 Newton und erreichen eine Hubgeschwindigkeit von bis zu drei Metern pro Sekunde. Die Getriebe sind die ideale Komponente für alle Anwendungen, in denen lange Hub- und Verfahrbewegungen hochpräzise ausgeführt werden müssen.

Besuchen Sie Leantechnik vom 4. bis 6. November 2025 auf der FMB in Bad Salzuflen in Halle 20 an Stand F20.
