Einachs-Module  Viel Power und Safety kompakt verpackt

Von Sigmatek 1 min Lesedauer

Anbieter zum Thema

SIGMATEK GmbH & Co KG

Das Multiachs-Servosystem DIAS-Drive 2000 bekommt Verstärkung. Die Einachs-Module MDP 2200-L-01 zur Ansteuerung von Synchronservomotoren haben bis zu 20 A Nennstrom.

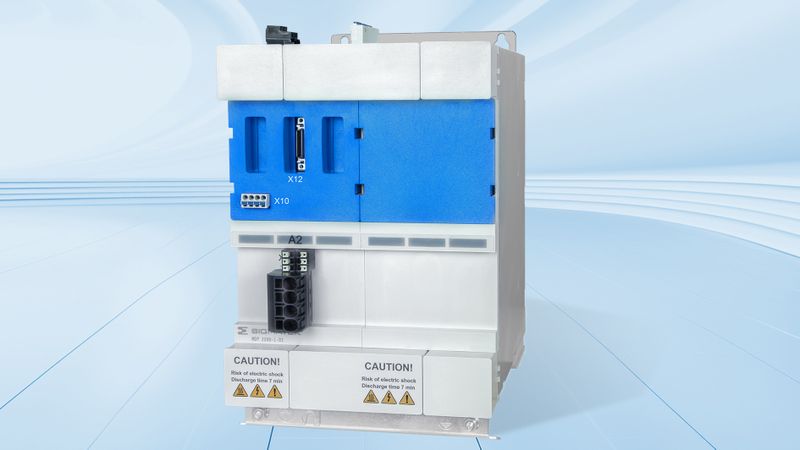

Im Standard enthalten sind beim MDP 2200-L-01 zahlreiche Safety-Funktionen.(Bild: Sigmatek)
Im Standard enthalten sind beim MDP 2200-L-01 zahlreiche Safety-Funktionen.
(Bild: Sigmatek)

Versorgung, Netzfilter, Bremswiderstand und Zwischenkreis sind ebenfalls onboard – und das auf nur 150 x 240 x 219 mm (Baugröße 2). Das kombinierte Versorgungs- und Achsmodul wird dreiphasig von 400 bis 480 VAC betrieben und schafft bis zu 60 A Spitzenstrom. Der Überlastfaktor liegt somit bei bis zu 300 %.Im Standard enthalten sind zahlreiche Safety-Funktionen wie STO, SS1, SOS, SBC sowie sichere Geschwindigkeits-, Beschleunigungs-, Positions- und Drehrichtungs-Funktionen – alle bis zu SIL 3, PL e, Kat. 4 und TÜV-zertifiziert.

Module mit Multiachs-Servosystem und flexiblen Schnittstellen

Wie alle MDP-Module der MDD 2000er-Serie von Sigmatek kann auch der Einachs-Drive standalone oder im Verbund mit beliebig vielen MDD 2000-Achsmodulen beider Baugrößen eingesetzt werden. So ist eine passgenaue Auslegung des Antriebskonzeptes einfach möglich. Im Standard kommt die digitale Motorfeedback-Schnittstelle Hiperface DSL zum Einsatz, das spart Kabel und Zeit bei der Inbetriebnahme. Neben der Einkabellösung werden zahlreiche Gebervarianten unterstützt: EnDat 2.1, Hiperface, Resolver, Sin/Cos, TTL, BiSS-C oder Tamagawa.

Clevere Verbindungsmechanik

Die Module lassen sich dank Anreihtechnik schnell und werkzeuglos mit DCB „DC Connection Block“ und BCB „Bus Connection Block“ verbinden. Dadurch einfällt eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskopplung und Echtzeit-Ethernet-Kommunikation mit Varan-Bus.Die Engineering-Plattform LASAL verfügt über eine umfangreiche Antriebs-Bibliothek mit vorgefertigten Motion-Softwarebausteinen. Dadurch lassen sich Motion-Control-Aufgaben komfortabel umsetzen und die Applikationserstellung erheblich beschleunigen.
