TÜV-Zertifizierung für Ex-p-Motoren

Verantwortlicher Redakteur:in: Rainer Trummer 2 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
MPDV Mikrolab GmbH

Menzel hat die TÜV-Zertifizierung für die Fertigung großer Käfigläufermotoren in Zündschutzart Überdruckkapselung Ex p für Zone 1 erhalten. Das Prüfobjekt, ein Kompressormotor für die Erdölindustrie, durchlief Gasverdrängungstest (Prüfung der Vorspühlung), Dichtigkeitsprüfung und Drucktest.

(Quelle: Menzel Elektromotoren)
(Quelle: Menzel Elektromotoren)

Der TÜV Nord hat das Konstruktionsprinzip der Käfigläufermotoren von Menzel Elektromotoren umfassend geprüft und abgenommen. Der Hersteller musste dafür seine Fähigkeit nachweisen, die Luftspülung für all seine betreffenden Motorbaureihen so zu steuern, dass keine Gasnester im Motorinneren verbleiben können. Der Anbieter kann das Fertigungsverfahren auf lagervorrätige Motoren in einer großen Leistungsspanne anwenden und so ab sofort Ex-p-Motoren der Gerätekategorie 2G und 3G flexibel, schnell und wettbewerbsfähig bereitstellen. Die Ausführung mit Überdruckkapselung bietet sich typischerweise für Käfigläufermotoren ab Achshöhe 400 Millimeter an und ist für alle Spannungsbereiche sowie mit Luft-Luft- beziehungsweise Luft-Wasser-Kühlung (Kühlarten IC 611, IC 616 beziehungsweise IC 81W) verfügbar.

Die Motorgehäuse werden mit Spülflanschen ausgeführt: Über mehrere Spülanschlüsse kann Luft ins Gehäuseinnere geleitet werden, um vor dem Motorstart potenziell zündfähige Atmosphäre zu entfernen und im laufenden Betrieb durch Überdruck das Eindringen von explosiven Gasgemischen auszuschließen. Die Klemmenkästen entsprechen der Zündschutzart Erhöhte Sicherheit Ex eb.

Oft fehlt ein passgenauer Ersatz für Bestandsmotoren

Anlagenbetreiber sind immer wieder vor die Situation gestellt, dass sie keinen passgenauen Ersatz für ältere Bestandsmotoren finden. Gerade die Auswahl an explosionsgeschützten Antriebssystemen ist begrenzt. Bisher war die einzige Alternative, einen Standardmotor der benötigten Ex-Einstufung zu kaufen und die Anlage mit teils erheblichem Aufwand anzupassen. Die Zertifizierung für die Ex-p-Motoren für die geschützte Motorausführung schafft Kunden jetzt mehr Wahlfreiheit und Flexibilität.

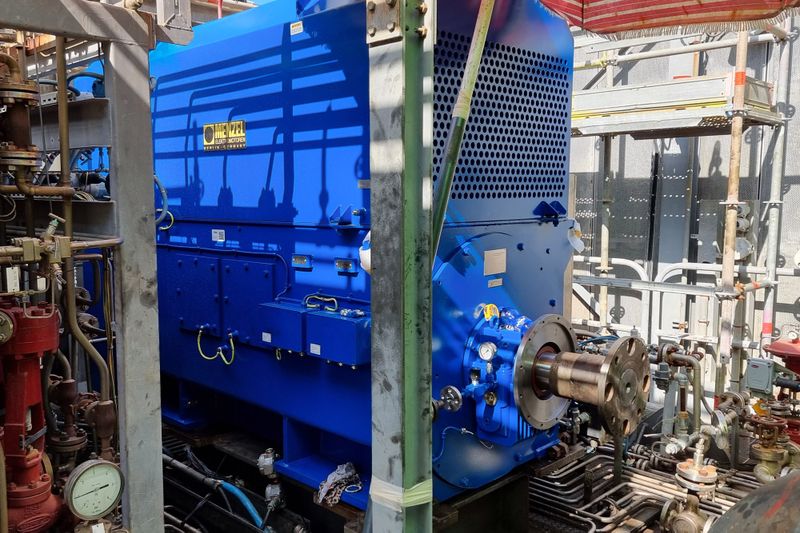

Der auf große Elektromotoren spezialisierte Hersteller konfiguriert Motoren grundsätzlich für die spezifische Anwendung und den Aufstellort. Die Spülluftzufuhr für überdruckgekapselte Motoren wird ebenfalls individuell berechnet und umgesetzt. Die fertigen Systeme entsprechen den höchsten Sicherheitsstandards. Für einen Kunden aus der Petrochemie hat der Mittelständler auf Basis seiner Baureihe MEBKSL einen Ex-p-Kompressormotor angefertigt, der in den mechanischen und elektrischen Anschlussmaßen voll dem Bestandsmotor entspricht und diesen eins zu eins ersetzt hat. Der Kompressormotor für eine Erdölraffinerie hat die Kennzeichnung II 3G Ex pzc ec ic IIC T3 Gc für Zone 2, Nennspannung 6000 Volt und Nennleistung 1635 Kilowatt. Vor Auslieferung absolvierte er umfassende Prüfungen inklusive Last- und Typprüfung im firmeneigenen Prüffeld in Berlin.

Die Ex-p-Motoren wurden bei den AEMT Awards 2023 zum Product of the Year gekürt.
