Software für 3D-Drucker: Modelle exakt reparieren

Verantwortlicher Redakteur:in: Rainer Trummer 2 min Lesedauer

Anbieter zum Thema

CADFEM Germany GmbH
ESTECO Software GmbH

Mit der jüngsten Version der 3D-Druck-Software 4D_Additive können für die Aufbereitung von 3D-Druckdaten exakte B-Rep-CAD-Daten aller gängigen Nativ- und Standardformate verwendet werden. Die Software für 3D-Drucker erlaubt zudem erstmals das Herausschreiben reparierter und optimierter Step-Modelle.

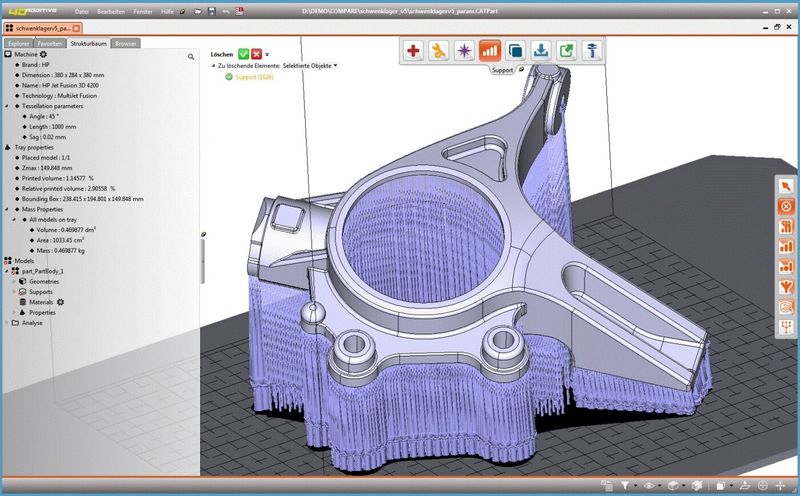

(Quelle: Core Technologies)
(Quelle: Core Technologies)

Mit der neuen Schnittstelle für das Herausschreiben von Step-Daten präsentiert der Software-Hersteller Core Technologie nach eigenen Angaben eine Marktneuheit. Anwender der Version 1.4 können die reparierten CAD-Daten als exakte Step-Geometrie speichern. Zudem ist es möglich, die in der Software automatisch erzeugten Stützstrukturen als exakte Step-Modelle zu sichern und danach im CAD-System weiter zu verarbeiten oder für die FEM-Analyse zu verwenden.

Software für 3D-Drucker verwendet exakte Modelle

Durch die Verwendung von exakten Modellen, die als Step sowie andere gängige Nativformate wie Catia, NX, Creo und Solidworks eingelesen werden, ermöglicht das innovative Tool eine genaue Analyse und Reparatur der Modelle. Bis dato wurden für den 3D-Druck hauptsächlich triangulierte STL-Modelle verwendet, die lediglich eine Annäherung zur realen CAD-Geometrie darstellen. Mit dem B-Rep-Kern der neuen Software werden die Modelle exakt repariert und durch Modelling-Funktionen spezifisch für den 3D-Druck angepasst. So werden in der Software schnell Offset-Flächen für das spätere Überfräsen von Passungen oder Durchmesseränderungen für Ensat-Buchsen erzeugt.

Höhere Genauigkeit und weniger Speicherplatz

Ein Vorteil der exakten Geometrien gegenüber STL-Modellen ist neben der höheren Genauigkeit ein geringerer Speicherbedarf der Daten. So werden umfangreiche Bauplattformen mit Hunderten von Teilen in einer kompakten Dateigröße gespeichert. Die Additive Manufacturing Software 4D_Additive ermöglicht einen 3D-Druck-Prozess mit Prüfung, Reparatur und Vorbereitung von Modellen gemäß der für andere gängige Produktionsverfahren bereits seit langem etablierten CAD-Engineering-Standards.

Neben einem innovativen Texturen-Modul zur Oberflächenveredelung und automatischen Bauteilbeschriftung verfügt die Software über Reparatur- und Modelling-Funktionen. Die automatisierte Bauteil-Ausrichtung sowie intelligente Nesting-Funktionen mit Multiprozessorberechnung ermöglichen eine zuverlässige und schnelle Füllung sowie die optimale Ausnutzung des Bauraums für alle gängigen Maschinentypen. Spezielle Analysefunktionen dienen der Kollisionssicherheit, einer optimalen Wärmeverteilung sowie der fertigungsgerechten Bauteilgestaltung und komplettieren die Software im Sinne eines durchgängigen Additive Manufacturing Prozesses.
