Simulation: Dieses Tool ermöglicht genaue Wärmeprognosen im Schaltschrank

02.10.2023 Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Anbieter zum Thema

CADFEM Germany GmbH

Comsol Multiphysics GmbH

UberCloud

Lütze hat seine kostenfreie und webbasierte Simulationsanwendung AirTemp überarbeitet. Mit AirTemp 2.0 können Wärmeprognosen für Schaltschränke erstellt werden, die mit AirStream-Verdrahtungssystemen ausgestattet sind. Dank der Online-Simulation können die Maßnahmen für eine bedarfsgerechte Kühlung schnell und einfach identifiziert werden.

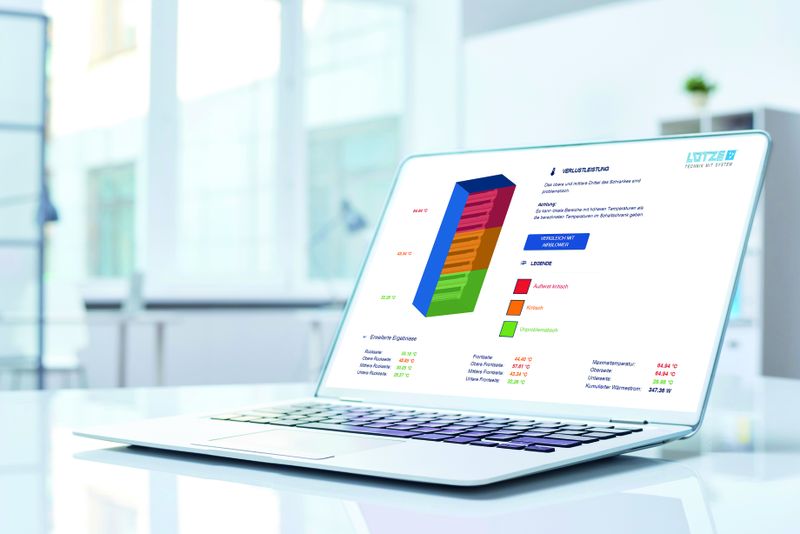

Anwender können mit dem völlig neuen AirTemp von Lütze die Temperaturen und Temperaturschichtungen in einem Schaltschrank berechnen und damit die thermische Wirkung von Parameterveränderungen bei der Schaltschrankkonstruktion und -konfiguration exakt beurteilen. So kann zum Beispiel bei einem kritischen Zustand auf Grund von Hotspots die Wirkung eines AirBlower-Lüfters, einer aktiven Kühlung oder eines kühleren Aufstellungsortes simuliert werden. Die Simulation teilt hierzu einen Schaltschrank gedanklich in drei Zonen auf. Für jede dieser drei Zonen wird die Temperatur einzeln errechnet.

Für die Simulation werden alle Bauteile abgefragt

Für Simulationen mit der überarbeiteten Version werden alle relevanten Schaltschrankparameter in strukturierten Schritten abgefragt; unter anderem Geometrien, Aufstell- und Umgebungsparameter sowie sämtliche verbauten Bauteile, Baugruppen, Lüfter und aktive Kühlmedien. Zusätzlich berücksichtig das neue Tool einen Gleichzeitigkeitsfaktor. So kann in die Simulation miteinbezogen werden, in welchem Umfang Bauteile gleichzeitig arbeiten, Leistung abgeben und damit die maximale Wärmeentwicklung erhöhen oder im gegenteiligen Fall verringern.

Konform zur EN 61439

Alle Schaltschrankparameter können im Sinne eines Bauartnachweises inklusive Schaltschrankinnentemperatur konform zur EN 61439 (Kapitel 10.10 | Erwärmungsgrenzen) ausgewiesen werden. Mit der neuen Software können Simulationen sowohl für Schaltschränke mit AirStream Verdrahtungsrahmen als auch für Compact Verdrahtungsrahmen realisiert werden. Berechnungen sind ebenfalls für Schränke mit Montageplatte möglich, jedoch mit der Einschränkung, dass eine thermische Simulation nur mit freier Kühlung erfolgen kann.

Die Nutzung ist kostenlos und steht allen Schrankbauern und -planern zur Verfügung unter dem folgenden Link: https://airtemp.luetze.com/?crmailing=14685141&crcustomer=957&crlink=86811726
