Antriebstechnik Schlitzkupplung für besondere Einbausituationen: Klein, passgenau, hygienisch

Anbieter zum Thema

KBK Antriebstechnik GmbH

Althen GmbH Mess- und Sensortechnik

aPriori Deutschland

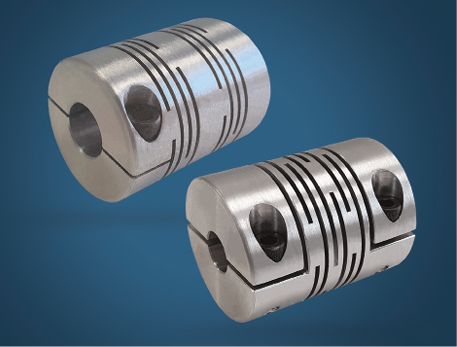

Für Anwendungen mit hohen Drehmomenten auf engem Bauraum oder strengen Hygieneanforderungen kann eine Schlitzkupplung die beste Wahl sein. Sie arbeitet spielfrei, lässt sich leicht reinigen und baut sehr kompakt. Der Antriebstechnik-Spezialist KBK führt diesen Kupplungstyp deshalb in verschiedenen Ausführungen und Größen in seinem Produktprogramm.

KBK hat es sich zum Ziel gesetzt, jedem Kunden die optimale Kupplung zu bieten. „In der Vergangenheit mussten wir allerdings in seltenen Fällen kleine Kompromisse machen“, erinnert sich Geschäftsführer Sven Karpstein. „Mal reichte das Drehmoment der Balgkupplung nicht aus, mal war das Elastomer in der Klauen­kupplung zu anfällig für die Umgebungsbedingungen.“ Man fand immer eine Lösung, die aber entweder mehr Bauraum beanspruchte oder nur mit Kupplungsvarianten erreicht werden konnte, die den Anforderungen des Kunden nicht hundertprozentig gerecht wurden.

Sven Karpstein und sein Team wollten sich mit dem Status quo nicht abfinden und suchten nach einer Alternative. Sie ent­wickelten eine Kupplung für Anwendungen mit kleinen Bauräumen oder strengen Hygienestandards – also jene Bereiche, für die es bisher noch kein passendes Produkt gab. Als man die gewünschten Parameter definierte, wurde deutlich, dass sich Schlitzkupplungen sehr gut für diese Einsatzgebiete eignen würden. Sie schließen in Bezug auf die Drehmomentübertragung und Steifigkeit die Lücke zwischen Elastomerkupplungen und Metallbalgkupplungen.

Präzise Übertragung des Drehmoments

Schlitzkupplungen verfügen aufgrund ihrer speziellen Geometrie über eine sehr kompakte Bauform. Sie werden in einem Stück gefertigt und sind daher unempfindlich gegenüber äußeren Einflüssen wie Hitze oder Reinigungsmitteln. Ein weiterer Vorteil von Schlitzkupplungen ist ihr verhältnismäßig hohes Drehmoment, darüber hinaus arbeiten die Kupplungen spielfrei und sind torsionssteif.

Der Hersteller hat zunächst zwei Schlitzkupplungen in sein Produktprogramm aufgenommen: Eine Variante mit Klemmnaben (KBFK) und eine Halbschalen-Ausführung (KBFH). Die Baureihe KBFK überträgt in der Edelstahl-Ausführung Drehmomente von sechs bis 240 Newtonmetern und in der Aluminium-Variante zwischen drei und 180 Newtonmetern. KBFK-Schlitzkupplungen sind für Drehzahlen von 3500 bis 10.000 Umdrehungen pro Minute ausgelegt und werden mit Außendurchmessern von 16 bis 80 Millimetern geliefert. Mithilfe der Klemmnaben können die Kupplungen axial auf die Welle gesteckt werden und lassen sich deshalb auch in Anwendungen mit komplizierten Einbausituationen leicht montieren. Die Klemmnabe ermöglicht die präzise Drehmoment-Übertragung – eine Eigenschaft, die unter anderem bei Applikationen in der Lebensmittelindustrie gefragt ist.

Besonders schnelle radiale Montage der Schlitzkupplung

Noch mehr Flexibilität bieten die Schlitzkupplungen in Halbschalen-Bauweise mit Außendurchmessern von 30 bis 80 Millimetern (3500 bis 6000 Umdrehungen pro Minute). Hier können die Wellen vor der Installation optimal ausgerichtet werden, um Fluchtungsfehler auszuschließen. Halbschalen-Kupplungen lassen sich zudem einfach radial montieren und im Wartungsfall schnell austauschen. Die KBFH-Kupplungen übertragen Drehmomente von 25 bis 240 Newtonmetern (Edelstahl) beziehungsweise zehn bis 180 Newtonmetern (Aluminium).

Beide Schlitzkupplung-Baureihen gibt es standardmäßig in Aluminium und in Edelstahl, werden aber bei Bedarf auch aus Sondermaterialien wie Titan oder Carbon gefertigt. Die Schlitzkupplungen sind optional mit Passfedernut sowie mit frei wählbaren Bohrungsdurchmessern erhältlich (drei bis 40 Millimeter).

Kupplungen lassen sich leicht reinigen

Schlitzkupplungen eignen sich wegen ihrer Bauweise besonders für hygienekritische Anwendungen wie etwa in der Lebensmittel­industrie oder in der Medizintechnik. Sie lassen sich wesentlich besser reinigen als Metallbalgkupplungen, da sie aus einem Stück gefertigt werden. Darüber hinaus besitzen Schlitzkupplungen im Gegensatz zu Metallbalgkupplungen keine Klebeverbindungen, die sich beim Reinigungsvorgang lösen könnten. In der Edelstahl-Ausführung sind die Kupplungen zudem unempfindlich gegenüber den in der Lebensmittelindustrie häufig anzutreffenden aggressiven Reinigungsmitteln.

Schlitzkupplung ermöglicht einfache Integration in die Anwendung

Für Geschäftsführer Sven Karpstein war die Erweiterung des Produktprogramms um Schlitzkupplungen ein logischer Schritt: „Sie passen sehr gut zu unserer Philosophie, für jeden Kunden die optimale Lösung zu liefern.“ Am Markt ist der Hersteller für hohe Produktqualität, großes Engagement und außergewöhnlichen Service bekannt: Das Unternehmen versendet als einziger Hersteller Standardkupplungen mit individuellen Bohrungen innerhalb von ein bis zwei Stunden. Damit reduzieren Unternehmen ihre Ausfallzeiten im Schadensfall auf ein absolutes Minimum. Zudem erleichtert das Unternehmen den Ingenieuren bereits den Konstruktionsprozess, denn sie können die CAD-Daten sämtlicher Produkte von der Website herunterladen und in ihre Anwendung integrieren. So können sie die Kupplung nach ihren Anforderungen konfigurieren und verlieren keine wertvolle Zeit durch langwierige Recherchen.

Der Autor Holger Seidel arbeitet im Vertrieb bei der KBK Antriebstechnik.
