Der Verbindungstechnikspezialist Weidmüller hat eine Anschlusstechnologie für den Schaltschrankbau der Zukunft eingeführt: Snap In ermöglicht die automatische Verdrahtung durch Industrieroboter und begegnet so dem zunehmenden Fachkräftemangel.

Durch ihre benutzerfreundliche Handhabung ermöglicht die Anschlusstechnologie Snap In eine nahtlose Integration automatisierter Prozesse der Schaltschrankverdrahtung. Zudem ist das Verdrahten mit der Technologie so simpel, dass dies nicht ausschließlich von Fachpersonal ausgeführt werden muss.

Schaltschrankverdrahtung neu gedacht

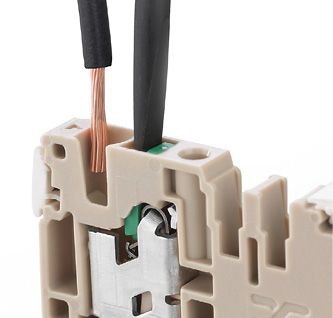

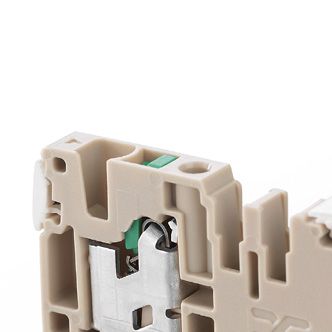

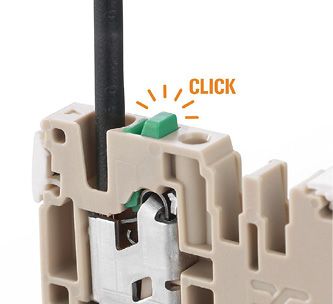

Die Anschlussstelle wird bereits „wire ready“, also geöffnet, geliefert und ermöglicht durch die vorgespannte Feder und geöffnete Klemmstelle eine schnelle Verdrahtung. Der abisolierte Leiter kann ohne weitere Vorbereitung einfach und sicher in die Klemmstelle eingeführt werden. Zudem ermöglicht Snap In eine materialsparende Verkabelung ohne Werkzeug und zeitaufwendiges Crimpen von Aderendhülsen. Der Leiter muss nicht vorbereitet werden und die benötigte Einführkraft ist minimal. Ist der flexible und feindrahtige Leiter erfolgreich in die Klemmstelle eingeführt, wird die sichere Verbindung mit einem deutlichen „Klick“ bestätigt. Die ausgelöste Klemmstelle wird zusätzlich durch die Erhöhung des grünen Pushers signalisiert. Das optische und akustische Feedback erleichtert die Arbeiten für Schaltschrankbauer. Durch Betätigung des Pushers kann der Leiter jederzeit schnell und einfach wieder gelöst und die Klemmstelle für die erneute Verdrahtung vorgespannt werden.

Nahtlose Integration in robotergestützte Fertigungsprozesse

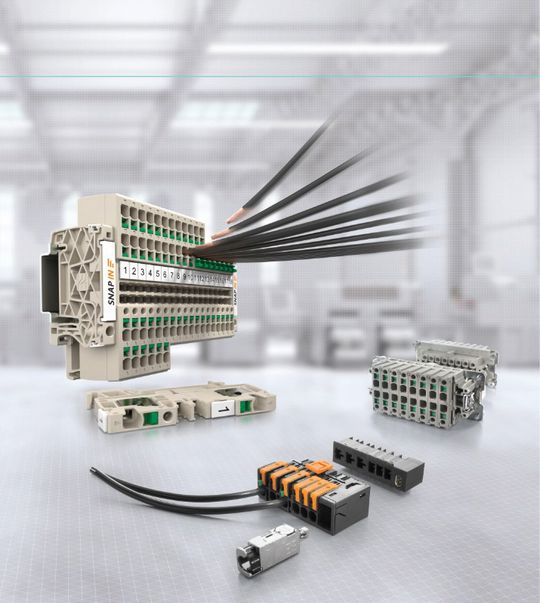

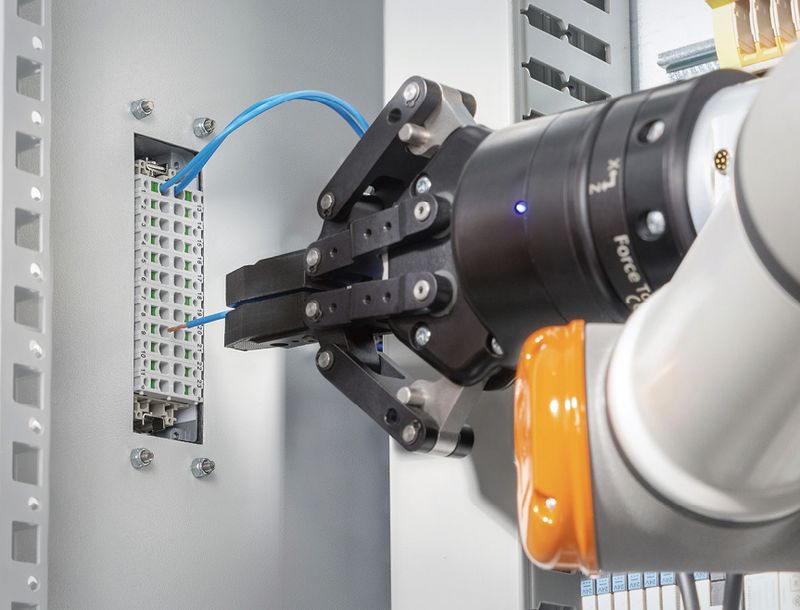

Bereits heute ermöglichen zahlreiche Reihen- und Leiterplattenklemmen, Leiterplattensteckverbinder sowie schwere Steckverbinder von Weidmüller dank Snap In eine nahtlose Integration in robotergestützte Fertigungsprozesse. Hierbei wird der Ersatz spezialisierter Vorrichtungen oder speziellem Zubehör (Peripherie), die nur für bestimmte Produkte geeignet sind, obsolet. Ein solcher Grad der Anpassungsfähigkeit eröffnet neue Dimensionen der Automatisierung im Schaltschrankbau. Durch das Verringern manueller Arbeitsschritte wird nicht nur die Geschwindigkeit und Präzision der Verdrahtung erhöht, sondern auch das Risiko menschlicher Fehler minimiert.

Intuitive Handhabung und übersichtliches Design

Für den Erfolg und die Wirtschaftlichkeit des gesamten Schaltschrankbaus ist die Planungsphase entscheidend. Hier kommt es auf ein intelligentes Zusammenspiel von digitalen Artikeldaten und miteinander vernetzten Engineering-Tools an. Beim Installieren hingegen ist eine effiziente und komfortable Verdrahtung wichtig. Die Produkte von Weidmüller überzeugen hier durch ihre intuitive Handhabung und ein übersichtliches Design. Alle Funktionen der Klemmen können auf einen Blick voneinander unterschieden werden.

Die Klippon Connect-Produkte verfügen über standardisierte Prüfpunkte, die automatisierte Test- und Prüfprozesse erlauben. So gestalten sich Wartungs- und Prüfaufgaben deutlich sicherer und zeitsparender. Die Anschlusstechnologie lässt vollautomatisierte Verdrahtungsprozesse zu. Mit dem Weidmüller Configurator (WMC) ist zudem eine lückenlose und sichere Planung von elektrischen Anlagen sowie die einfache Beschaffung und Montage von Komplettlösungen möglich. Komplette Klemmleisten inklusive Zubehör können direkt über den WMC geplant und bestellt werden. Anwenderfreundlich ist zudem der „Fast delivery service“ von Weidmüller. Mit diesem werden die fertig montierten Reihenklemmenleisten direkt zum Einsatzort geliefert.

Automatisiertes Aufrasten bei der Schaltschrankverdrahtung

Mit automatisierten Fertigungsprozessen lassen sich Fehler vermeiden, Abläufe beschleunigen und Kosten senken. Das funktioniert am besten mit aufeinander aufbauenden Lösungen, die bis ins Detail durchdacht sind.

Der Klippon Automated Rail Assembler ermöglicht in Kombination mit dem Weidmüller Configurator die vollautomatische Bestückung von Tragschienen. Die Konturen der neuen Snap-In-Reihenklemmen der A-Reihe wurden so konzipiert, dass sie problemlos von Industrieroboter-Systemen gegriffen und aufgerastet werden können. So steht der automatisierten Bestückung der Schaltschrankverdrahtung nichts im Wege.

Automatisierte Beschriftung

Die Beschriftung von Reihenklemmen ist normalerweise ein zeitaufwendiger Vorgang mit hohem Fehlerrisiko. Das Design der Snap In-Reihenklemmen der S-Reihe wurden deshalb für eine automatische Laserbeschriftung optimiert, die bis zu 90 Prozent Zeit einspart. Der Klippon Automated Rail Laser erzielt in Verbindung mit dem Weidmüller Configurator ein Maximum an Beschriftungsqualität und Fehlersicherheit.

Verfasst vom Weidmüller-Presseteam.
