Maschinenbau Rückwandsystem: Idealer Schutz für sensible Maschinenteile

Anbieter zum Thema

Heidrive GmbH

AMKmotion GmbH + Co. KG

UberCloud

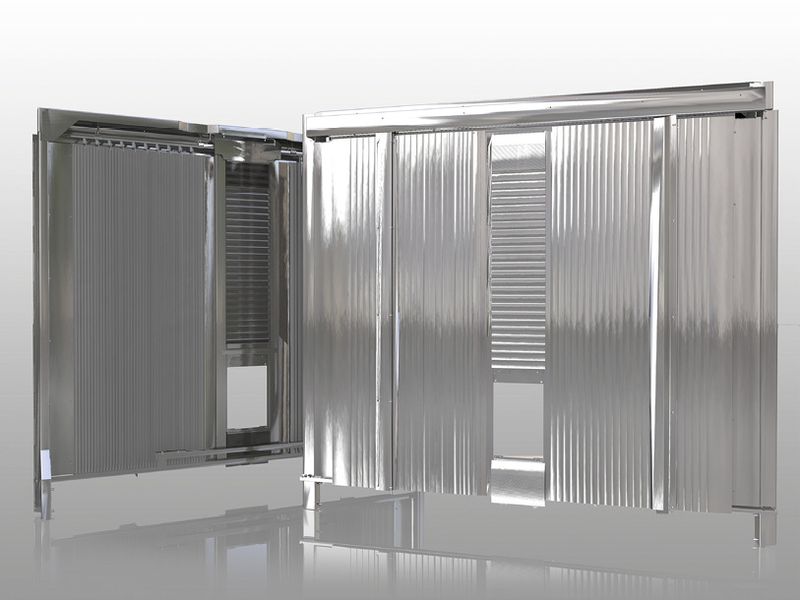

Hema liefert Rückwandsysteme für die unterschiedliche Werkzeugmaschinentypen. Für ein modular aufgebautes Bearbeitungszentrum hat das Unternehmen ein automatisch öffnendes und schließendes Trennwandsystem konstruiert, um die Werkstückübergabe zwischen dem Arbeits- und Beladeraum zu ermöglichen.

Bei einer Maschine mit automatischer Beladung sollte der Beladeraum vom Arbeitsraum abgetrennt sein, um Verschmutzungen zu vermeiden. Der Arbeitsraum der Maschine wird durch ein Rückwandsystem in zwei unabhängige Bereiche geteilt. Um Werkstücke von einer Station in die andere zu überführen, muss die Trennwand horizontal geöffnet werden. Der Ständer mit dem aufgespannten Werkstück wird dann auf einer Achse an der Maschinenrückseite verfahren. Ebenso kann damit ein Werkzeugmagazin vom Arbeitsraum getrennt werden, das heißt, der Fahrständer mit der Werkzeugspindel fährt für den Werkzeugwechsel komplett aus dem Arbeitsraum heraus zur Werkzeugwechselvorrichtung in den Beladeraum. Da der Faltenbalg in dieser Anordnung nicht von der Achse mitgenommen werden kann, übernehmen Pneumatikzylinder das Öffnen und Schließen des Faltenbalgs.

Der Fastaf Samurai-Faltenbalg ist in einem Rahmen eingebaut, der an die Querschnittsgeometrie des Maschineninnenraumes angepasst ist und mit Hilfe von Abstreifern an den Kanten komplett abschließt. Lediglich an der Rückseite ist der Rahmen unterbrochen, damit das Werkstück auf der Achse verfahren werden kann. Die Position des Faltenbalges wird im Fertigungsprozess durch Sensoren überwacht, öffnen und schließen der Trennwand erfolgt automatisch. Hema liefert das Komplettsystem mit vorinstallierten Pneumatikzylindern montagefertig zum Einbau in die Maschine.

Individuelles Rückwandsystem konstruieren

In Werkzeugmaschinen schützen Samurai-Faltenbälge sensible Maschinenteile auf der Antriebsseite vor der Verschmutzung durch den Fertigungsprozess. Ein Rückwandsystem muss die Arbeitsspindel dicht, aber flexibel umschließen, da es von dieser beim Verfahren im Arbeitsraum mitgeführt wird. Diese Rückwandabdeckungen werden individuell konzipiert, ausgelegt und gefertigt.

Die Samurai-Faltenbälge eignen sich insbesondere für High Speed Cutting-Anwendungen (HSC). Hema realisierte bereits Lösungen für Maschinenzentren mit Geschwindigkeiten von über 100 Metern pro Minute und Beschleunigungen von mehr als 2g. Das besondere Kennzeichen dieses Faltenbalgtyps sind die Lamellenbleche aus rostfreiem Stahl, die an der Oberkante der Falten befestigt werden und die Faltenbälge zusätzlich verstärken. Hierdurch wird ein wirkungsvoller Schutz gegen sehr heiße und scharfkantige Späne erreicht. Die Grundversion der Lamelle ist flach, die Endkanten sind in Form eines Abstreifers ausgebildet, so dass ein bündiger Abschluss erzielt wird und eine glatte Oberfläche auf dem Faltenbalg entsteht, die das Faltenbalggewebe gegen auftreffende Späne schützt.

Rückwandsystem: Konstruktionen nach Kundenwunsch

Neben klassischen Rückwandabdeckungen mit Faltenbälgen für die X- und Y-Achsen und Spindeldurchführungen entwickelt Hema auch besondere Lösungen wie beispielsweise das Trennwandsystem, das die Arbeitsräume in einer Komplettbearbeitungsmaschine voneinander abschließt. Komplettbearbeitungsmaschinen kombinieren zerspanende Prozesse wie Drehen, Verzahnen, Entgraten und bei Bedarf Fräsen oder Bohren.

Individuelle Schutzsysteme für Werkzeugmaschinen

Daneben fertigt Hema Dachabdeckungen für Werkzeugmaschinen als Erstausstattung, für die nachträgliche Installation und für den Retrofit an bewährten Maschinen. Dachabdeckungen halten die Maschinenumgebung sauber, da während der Bearbeitung kein Kühlschmiermittel und keine Späne aus der Maschine fliegen können. Gleichzeitig kann die Dachabdeckung zum Beladen geöffnet werden, sodass weiterhin schwere Werkstücke per Kran be- und entladen werden können.

Auch Dachabdeckungen werden individuell an die Anforderungen der Anwendung angepasst und können auch nachgerüstet werden. Im Fall einer bereits im Einsatz befindlichen Portalfräsmaschine bestand die Herausforderung unter anderem darin, dass Hema im Vorfeld keine genauen Daten vorlagen und die Ingenieure direkt vor Ort ein Konzept entwickeln mussten, um die gewünschten Merkmale zu erfüllen. Da die Umhausung der Maschine ursprünglich nicht für die Montage einer Dachabdeckung ausgelegt war, musste sie vor Ort entsprechend gekürzt und angepasst werden. Zudem mussten Führungsauflagen und Stützen für die Dachabdeckung konstruiert und an der Maschine montiert werden. Die maximale Verfahrgeschwindigkeit beträgt dabei 65 m/min und die Beschleunigung der Linearachsen 5 m/s².

Die 3.860 mm breite und 9.362,5 mm lange Gesamtkonstruktion besteht aus mehreren Teilen: In der X-Achse besitzt die Fräsmaschine jeweils eine Abdeckung vor und eine hinter dem Portal sowie einen Rahmen für die Y-Achse vor der Portal-Brücke für die Unterbringung von zwei Faltenbälgen, die in Y-Richtung nach rechts und links verfahren. Hema konstruierte extra einen Spindelrahmen um die Werkzeugspindel herum, so dass kein Kühlschmiermittelnebel mehr in die Werkshalle gelangt. Für die X-Abdeckungen wurden Aluminiumprofile verwendet, die Stoffteile passgenau zugeschnitten und auf die Profile geklemmt. Die verwendeten Bleche wurden der Farbe der Maschine angepasst pulverbeschichtet. Auch das Material und die Farbe der Faltenbälge konnten vom Kunden ausgewählt werden.

Große Materialauswahl auch im Detail

Für seine Faltenbälge bietet Hema eine umfassende Materialauswahl an hochqualitativen Spezialgeweben. In der Regel wird für den Einsatz im Werkzeugmaschinenumfeld ein Material verwendet, das eine hohe Beständigkeit gegen Kühlschmierstoff und ein robustes Verhalten bei umherfliegenden Metallspänen aufweist. Die Faltenbälge werden auf einer CNC-Maschine genau nach Maß plissiert und zugeschnitten. Auch die Metall-Komponenten werden auf CNC-Fertigungsmaschinen bearbeitet. Eine intelligente Verbindungstechnik sichert den dauerhaften Verbund der Teile. Die Rahmenkonstruktion der Dachabdeckung enthält darüber hinaus individuelle Befestigungsoptionen. Eine lückenlose Dokumentation gewährleistet, dass alle Bauteile jederzeit reproduziert und ersetzt werden können.

Lesen Sie auch: Faltenbälge: Maßgefertigte Schutzsysteme für Werkzeugmaschinen

Der Autor Fikri Dursun ist Bereichsleiter Konstruktion Schutzsysteme bei Hema.
