Spannzange Reduzierbuchse: Auszugssicherung unterstützt Präzisionsbearbeitung

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

Big Daishowa Seiki Co. Ltd.

Die Reduzierbuchse mit Auszugssicherung Perfect Grip von Big Daishowa verfügt über eine spezielle Auszugssicherung, die ein Herausrutschen von Schneidwerkzeugen aus dem Werkzeughalter verhindert.

Die Reduzierbuchse Perfect Grip (PG) ist eine Lösung für die Herausforderungen bei der Bearbeitung von harten Werkstoffen.(Bild: Big Daishowa)
Die Reduzierbuchse Perfect Grip (PG) ist eine Lösung für die Herausforderungen bei der Bearbeitung von harten Werkstoffen.
(Bild: Big Daishowa)

Die Reduzierbuchse Perfect Grip (PG) ist eine Lösung für die Herausforderungen bei der Bearbeitung von harten Werkstoffen wie etwa Superlegierungen, die typischerweise in der Luft- und Raumfahrt eingesetzt werden. Das Anti-Pullout-System bietet eine hundertprozentige Auszugsicherung und sorgt zudem für hervorragende Stabilität gegen Vibrationen und Rattermarken.

«Wenn Werkzeuge aus der Toleranz geraten, kann das gerade bei teuren Bauteilen erhebliche Kosten verursachen», erklärt Christian David, Vertriebsleiter bei Big Daishowa Deutschland. «Die PG-Spannzange sichert den Fräser mechanisch durch Formschluss, zusätzlich zur Spannkraft und Reibung. So bleibt das Werkzeug stabil und präzise in Position.»

Superlegierungen stellen durch ihre außergewöhnliche Festigkeit, Härte und hohen Schmelzpunkt besonders hohe Anforderungen an die Bearbeitung. Diese Werkstoffe verursachen beschleunigten Werkzeugverschleiß, thermische Verformung und erhöhen die Schnittkräfte. Gleichzeitig verlangen präzise Toleranzen und hochwertige Oberflächenbeschaffenheiten nach fortschrittlichen Bearbeitungstechnologien.

Reduzierbuchse bietet hohe Rundlaufgenauigkeit

Die PG-Reduzierbuche ist für die Verwendung mit den Werkzeughaltern Mega Double Power Chuck Typ D (MEGA20D/20DS) und Hi-Power Milling Chuck Typ S (HMC20/20S) konzipiert. Unterstützte Schnittstellen umfassen 40-Kegel, HSK-A63, Big Capto C6 oder größere Formate. Besonders geeignet ist die Spannzange für Werkstoffe der Luft- und Raumfahrt wie Inconel, Titan und große Aluminiumteile. Sie bietet laut Hersteller die beste Rundlaufgenauigkeit ihrer Klasse.

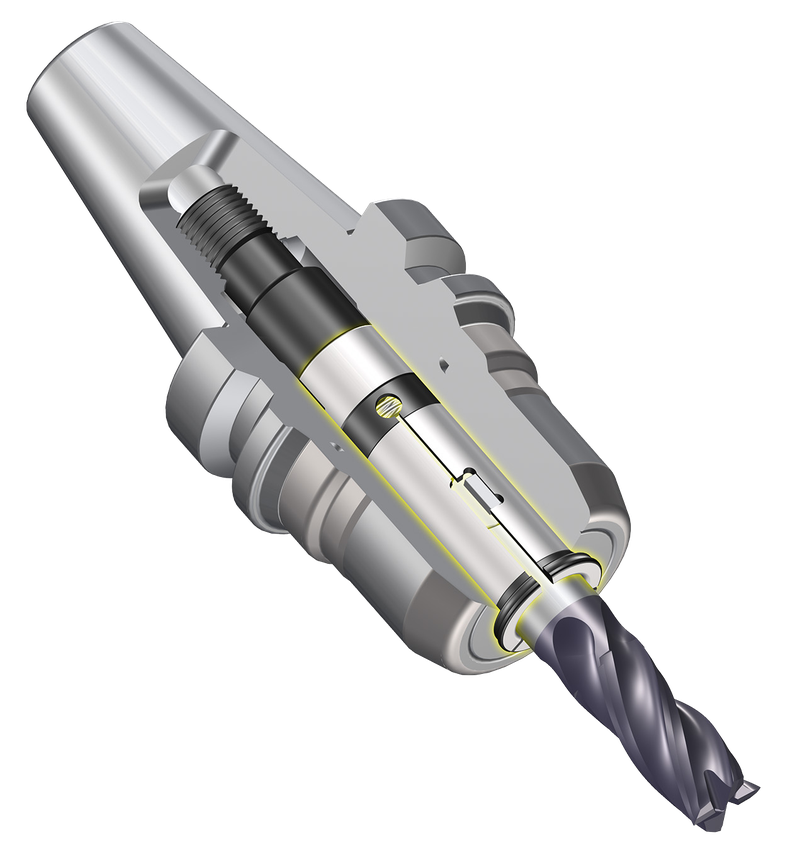

Die neue Dichtungsbuchse CPG-SB ermöglicht eine präzise Kühlmittelzufuhr durch das Schneidwerkzeug.(Bild: Big Daishowa)
Die neue Dichtungsbuchse CPG-SB ermöglicht eine präzise Kühlmittelzufuhr durch das Schneidwerkzeug.
(Bild: Big Daishowa)

Um die Bearbeitungsleistung weiter zu optimieren, verfügt die PG-Reduzierbuchse über eine effiziente periphere Kühlmittelzufuhr. «Die richtige Kühlmittelversorgung ist entscheidend für den Erfolg bei der Bearbeitung exotischer Werkstoffe, wird jedoch oft unterschätzt», betont Christian David. «Wir haben diesem Aspekt von Anfang an höchste Priorität eingeräumt.»

Zusätzlich führt der Hersteller die neue Dichtungsbuchse CPG-SB ein, die eine präzise Kühlmittelzufuhr durch das Schneidwerkzeug ermöglicht. Diese Kombination eignet sich ideal für dynamische Schaftfräsanwendungen und gewährleistet maximale Steifigkeit, Stabilität, Rundlaufgenauigkeit und Flexibilität.

Die PG-Reduzierbuchse ist mit Standard-Schaftfräsern kompatibel, was die Arbeitsabläufe vereinfacht. Die Montage ist unkompliziert: Die Spannzange wird in den Halter geschraubt, das Weldon-Werkzeug mit Schlüsselgriffplatte und Feder montiert, und nach dem Spannen des Werkzeughalters ist das System einsatzbereit.

Die PG-Reduzierbuchse ist ab sofort erhältlich.

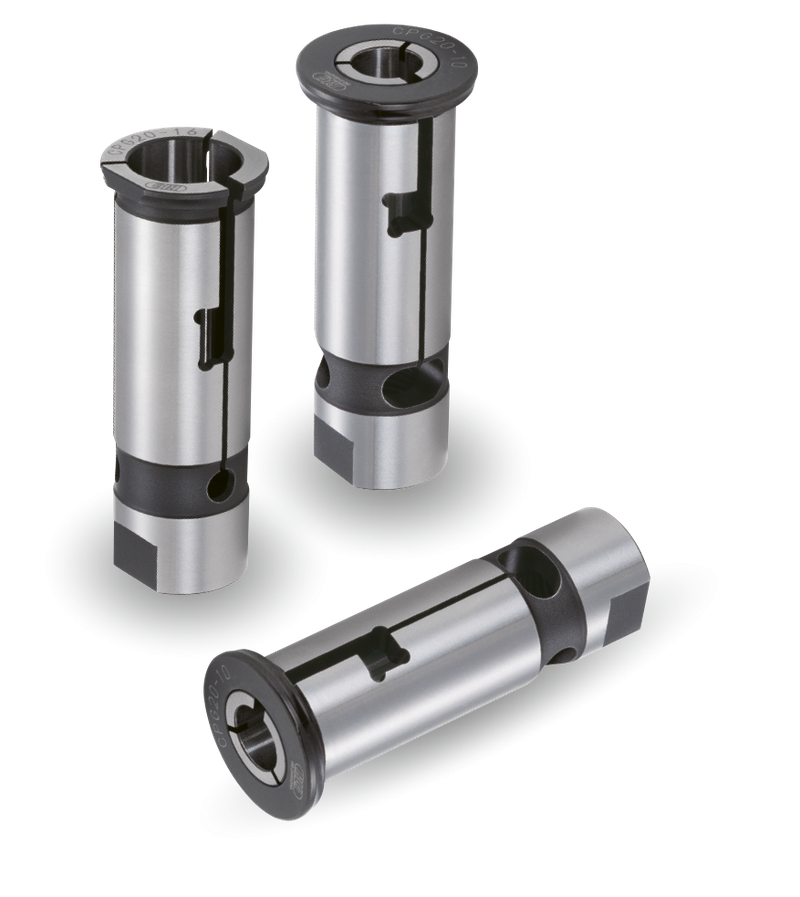

Die Reduzierbuchse Perfect Grip (PG).(Bild: Big Daishowa)
Die Reduzierbuchse Perfect Grip (PG).
(Bild: Big Daishowa)
