Individuell anpassbar Profilschienenführungen mit viel Zubehör

Quelle: Hiwin 1 min Lesedauer

Anbieter zum Thema

HIWIN GmbH

Hiwin bietet neben Linearführungen in X-Anordnung auch Profilschienenführungen in O-Anordnung an. Damit lassen sich die Linearführungen der CG-Baureihe individuell an die eigenen Applikationsanforderungen anpassen.

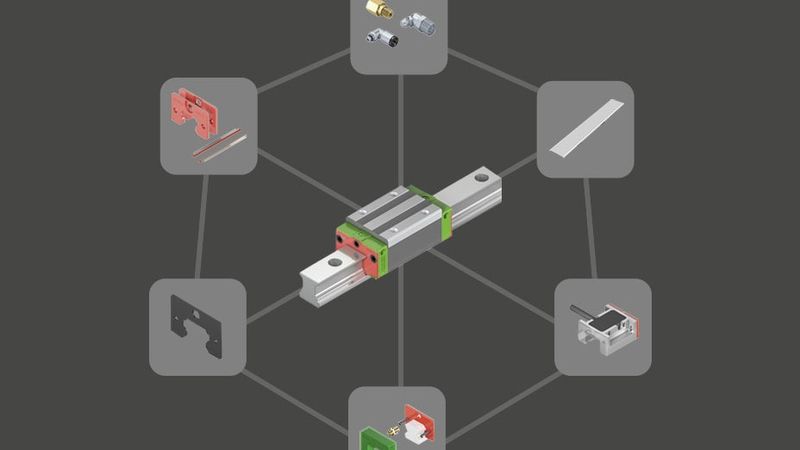

Passendes Zubehör verwandelt eine standardisierte Profilschienenführung in ein individuell einsetzbares Führungselement.(Bild: Hiwin)
Passendes Zubehör verwandelt eine standardisierte Profilschienenführung in ein individuell einsetzbares Führungselement.
(Bild: Hiwin)

Generell zeichnen sich die CG-Profilschienenführungen durch eine höhere Momentensteifigkeit gegenüber herkömmlichen Linearführungen aus, so der Anbieter. Dieser Vorteil sei besonders bei Anwendungen mit Einzelführungen von Bedeutung.

Durch die  O-Anordnung der Wälzkörper lässt die CG-Profilschiene die Anbringung eines Abdeckbandes zu. Damit lassen sich die Montagebohrungen  dauerhaft verschließen. Die angebotenen Dichtungssysteme verhindern zum einen das Eindringen von Fremdstoffen wie Schmutzpartikeln, Spänen oder Flüssigkeiten in die Kugellaufbahnen des Laufwagens, zum anderen reduzieren sie das Austragen des Schmierstoffes.

Das bereits im Standard enthaltene stirnseitig angebrachte Abdeckblech schützt den Abstreifer und das Umlenksystem der Kugellaufbahn zusätzlich. Als weitere Option bietet Hiwin Langzeit-Schmiereinheiten an, die das Nachschmierintervall um mehr als das Fünffache verlängert. Der zusätzlich eingebrachte Schmierkanal führt direkt in die Mitte der Tragzone und gewährleistet damit speziell bei Kurzhubanwendungen eine lückenlose Schmierung. Ein zusätzlich integriertes Wegmesssystem ermöglicht die Ermittlung der exakten Position des Laufwagens und macht die mechanische Linearführung zu einem intelligenten Führungselement. Kompakt integriert, wird der Lesekopf hierbei am Laufwagen angebracht und das Magnetband durch das Abdeckband geschützt in die Profilschiene eingesetzt.
