Automatisierung Produktionsausfälle vermeiden: Weniger Stillstand durch Retrofit

Anbieter zum Thema

Indu-Sol GmbH

CADFEM Germany GmbH

ESTECO Software GmbH

Automatisierte Industrieanlagen sollen zuverlässig Qualität produzieren und dabei möglichst effizient sein. Hat der Verschleiß von Bauteilen in der Vergangenheit zu Produktionsausfällen geführt, ist es sinnvoll, im Zuge eines Retrofits Switches mit Diagnose-Features einzusetzen, um den Ursachen künftig besser auf den Grund gehen zu können und mit Vorlauf alarmiert zu werden und Produktionsausfälle vermeiden zu können. Diesen Weg ging ein großer Glaswollehersteller gemeinsam mit HMR Automatisierung und Indu-Sol.

Die HMR Automatisierung und Prozesstechnik GmbH ist spezialisiert auf die Durchführung und Implementierung von Automatisierungsprojekten in den verschiedensten Branchen von der Automobil-, über die Nahrungsmittelindustrie bis hin zur Fertigung medizintechnischer Geräte. Indu-Sol ist Spezialist für industrielle Kommunikation und Netzwerktechnologie. Beide Unternehmen waren Ende 2023 gemeinsam daran beteiligt, das Kommunikationsnetzwerk eines Dämmstoffherstellers zu überarbeiten.

Ausfallursachen auf der Spur für weniger Produktionsausfälle

Die Netzwerkstruktur der Anlage bestand aus drei Ringen. Im Notaus-Kreis kam es vor dem Retrofit immer wieder zu Problemen. Dino Kovacic ist Leiter der IT bei HMR. Aufgabe seines Teams ist neben der Betreuung der internen IT, bei Kunden die Netzwerke für die Automatisierungsebene zu planen und in Betrieb zu nehmen. Er berichtet: „Bis die Anlage zur Dämmstoff-Herstellung aus dem Stillstand wieder angefahren werden kann, vergeht einige Zeit. In dieser Anlaufphase entsteht keine verkaufsfähige Ware, sondern nur Ausschuss. Daher ist es für den Hersteller sehr wichtig, den Produktionsprozess zu stabilisieren.”

Bereits vor dem Retrofit war deshalb die Thüringer Indu-Sol GmbH für Messungen vor Ort, um die Gründe für den Ausfall zu ermitteln. Da die Fehlerursache allerdings nicht permanent auftrat, wäre eine längere Überwachungsperiode notwendig gewesen. Ziel der Netzwerkmodernisierung war es deshalb, mögliche Fehlerursachen für Anlagenausfälle frühzeitig zu erkennen und in einfache Instandhaltungstätigkeiten umzuwandeln. Der Anlagenbetreiber forderte daher den Einsatz der Diagnose-Switches von Indu-Sol. Im Zusammenspiel mit Maintenance Analyse-Software Promanage sollten anhand der millisekundengenauen Aufzeichnung der Netzwerkkommunikation Rückschlüsse auf Ausfallursachen gezogen werden. Informationen darüber, ob beispielsweise Paketlaufzeiten zu lang sind, es Fehler an der Leitung gibt, Pakete verloren gehen oder ähnliches, sollen künftig helfen, das Netzwerk stabiler zu betreiben.

Dino Kovacic hat in den vergangenen Jahren viele Netzwerke geplant und realisiert. In der aktuellen Anwendung hat er zum ersten Mal mit Indu-Sol Switches gearbeitet und freut sich: „Die Diagnose-Features, die Promesh Swichtes liefern, sind aus meiner Sicht konkurrenzlos auf dem Markt. Alternative Lösungen bieten weder eine Ableitstrom- oder Leitungsqualitäts-Messung noch sonstige Diagnosefeatures.“

Produktionsausfälle vermeiden: Support auf Augenhöhe

Schon vor dem Projekt in der Dämmstoff-Produktion erhielten die Mitarbeiter von HMR Workshops zu Messgeräten. „Das lief alles auf Augenhöhe ab und das gleiche erlebten wir auch wieder im aktuellen Projekt“, erinnert sich Dino Kovacic. Zur Inbetriebnahme der Anlage bat er darum, von einem der Netzwerkexperten begleitet zu werden. Weil es für ihn der erste Einsatz der Switches war, fehlten ihm noch Erfahrungswerte zur Definition von Schwellwerten. Nach einer vierwöchigen Laufzeit wurden gemeinsam die Protokolle ausgewertet. Im Vorfeld unterstützt Indu-Sol auch bei der Implementierung der Remote-Zugriffe. Hier gab es technische Herausforderungen beim kundenseitig eingesetzten OPC Server, die MNP-Files sauber auszulesen.

Inbetriebnahme dank Netzwerkanalyse leicht gemacht

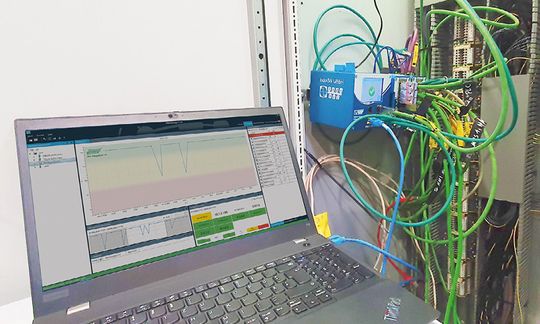

Ebenso wichtig wie die Switches ist die eingesetzte Software Promanage NT. Dank der intuitiven Bedienbarkeit fanden sich die Automatisierer schnell zurecht und waren dankbar für die übersichtliche Darstellung der Diagnosedaten, die alternative Produkte nicht bieten können. Dino Kovacic erläutert: „Dort kann man lediglich einen Port auf den anderen spiegeln und dann beispielsweise per Wireshark-Software die Pakete anschauen. Deren Analyse ist aber sehr kompliziert und nicht unser Tagesgeschäft und übersteigt unsere Kompetenzen. Wir wissen natürlich, dass die Kollegen von Indu-Sol das für uns interpretieren können. Einfacher ist es aber, wenn eine Software die relevanten Daten verständlich und übersichtlich darstellt und wir diese Arbeit selbst durchführen können.“

Auch der Retrofit der Anlage hat von der einfach verständlichen Darstellung profitiert: Während der Wieder-Inbetriebnahme wurde damit sehr schnell ein erster Fehler gefunden, der zu einem Anlagenausfall hätte führen können. Es handelte sich um eine Leitung, deren Leitungsqualität unter 30 Prozent lag. Erkannt hat das der Promesh Switch, visualisiert und gewarnt wurde durch die Software Promanage. Mit dieser Information konnte HMR Automatisierung dann sehr genau mit einem Messgerät an angegebener Stelle nachmessen und herausfinden, dass bei einem selbstkonfigurierten Kabel der Schirm falsch aufgelegt war. Ein Fehler, der mit Hilfe dieser Informationen schnell beseitigt werden konnte.

Hält mehr als er verspricht

Als externer Dienstleister muss HMR meist die Komponenten einsetzen, die das Lastenheft oder die „Freigabelisten“ vorgeben. Dino Kovacic berichtet: „Alle Kollegen bei uns im Haus, die bisher mit den Promesh Switches gearbeitet haben, sind sehr begeistert. Aus unserer Sicht halten die Switches noch mehr als sie versprechen. Das Preis-Leistungsverhältnis ist unübertroffen. Die Produkte bringen ein Vielfaches der sonst üblichen Leistung, was sich aber nicht im Preis niederschlägt.“ Er empfiehlt daher den Einsatz der Switches, weil ihn die Anwendung überzeugt hat, aber auch weil er bei anderen Kunden gesehen hat wie zufrieden sie damit sind.

So setzt ein Automobil-Kunde beispielsweise auf die Geräte, dazu Dino Kovacic: „Dort sind die Taktzeiten ja extrem kurz und die Anforderung an die Zuverlässigkeit immens. Auch das ist ein Argument, das wir in Gesprächen mit Kunden anführen.“ Vorteilhaft ist zudem die Zertifizierung der Switches für Ethernet IP und Profinet. Das erleichtert den internationalen Einsatz. Für die Zukunft wünscht sich Dino Kovacic, dass die Switches Industrial Real Time (IRT) unterstützen und eine Firewall. An beiden Themen arbeitet Indu-Sol bereits. Man darf also gespannt sein, wie sich das schon jetzt sehr umfangreiche Produktportfolio in den kommenden Jahren weiterentwickeln wird.

Die Autorin Denise Fritzsche arbeitet im Marketing bei Indu-Sol, Autorin Dipl.-Ing (FH) Nora Crocoll beim Redaktionsbüro Stutensee.
