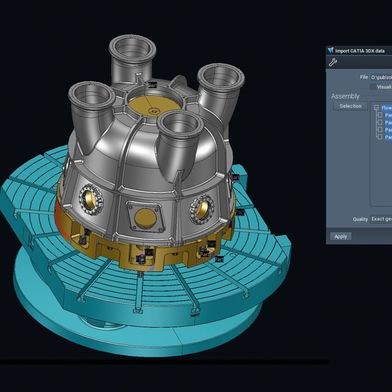

Open Mind präsentiert das Release 2025 seiner CAD/CAM-Suite hyperMill. Highlight der CAD/CAM-Software ist das komfortable, automatische Entgraten. So wurde der CAD-Teil der Software beschleunigt.

Gratfreie Kanten und Bohrungen sind nicht nur funktional entscheidend, sondern tragen maßgeblich zur Qualität und Wertigkeit des Endprodukts bei. Die CAD/CAM-Software hyperMill 2025 von Open Mind bietet für das Entgraten direkt an der Maschine ein Paket mit drei neuen Strategien. Anwender können damit unterschiedlichste Bauteilgeometrien schnell und prozesssicher entgraten. Eine effektive Lösung, um scharfe Kanten eines Bauteils zu brechen, ist das 5-Achs-Entgraten. Nach der Selektion der Kanten berechnet die Strategie alle Werkzeugwege automatisch. Die Strategie unterstützt sowohl einen 3-Achs- als auch einen 5-Achs-Modus, bei dem die Bearbeitung nach Möglichkeit indexiert erfolgt. Dasselbe gilt für die Strategie zur Entgratung von Kanten an Bohrungen und sich kreuzenden Bohrungen.

Wettbewerb

Studierende nehmen an Immersive Design Challenge teil

Eine weitere Strategie ist in diesem Zusammenhang das Bohrungenbürsten, bei dem ein spezielles Bürstwerkzeug Querbohrungen, Gewinde oder andere Features entgratet oder die Oberflächenqualität verbessert. Der Bearbeitungsvorgang ist dabei in unterschiedliche Phasen unterteilt, und für jede Phase können die Bearbeitungsparameter wie Spindel, Vorschub, Drehzahl, Kühlmittel und Verweilzeit definiert werden.

CAD/CAM-Software mit 5-Achs-Automatikmodus

Dank der Voranalyse des gesamten Werkzeugwegs berechnet der neue 5-Achs-Algorithmus eine optimale Bearbeitungsabfolge von simultanen und indexierten Werkzeugbewegungen. Die Wahl der bevorzugten, weil schnelleren, indexierten Bearbeitung und der Simultanbearbeitungsphasen erfolgt automatisch. Die neue Strategie 5-Achs-ISO-Bearbeitung erlaubt es, Flächen nach dem Verlauf der ISO-Linien (U und V) zu bearbeiten. Neben der Vorschubanpassung bei Krümmungen und einer 3D-Radiuskorrektur lässt sich hier ein neuer hochgenauer Flächenmodus mit einer homogenen Punkteverteilung nutzen. Der steht auch im 5-Achs-Profilschlichten für Flächen- und Kavitätenbearbeitung zur Verfügung. Beide Strategien sind Adaptionen bewährter 3D-Techniken.

Fräsen und Drehen

Für das 3D-optimierte Schruppen wurde der Taschenfräsalgorithmus neu entwickelt, um eine höhere Effizienz beim Schruppen zu erreichen, besonders bei großen seitlichen Zustellungen. Werkzeugbahnverrundungen lassen sich besser steuern durch die getrennte Definition von Kontur- und Bahnradius. Dies kommt in der neuen Bearbeitungsstrategie „Achsparallel-Modus“ zur Bearbeitung von Planflächen zum Tragen. Neue Funktionen gibt es ebenfalls beim Drehen. Es ist jetzt möglich, sehr schnell und einfach eine V-Skizze für Drehkonturen aus dem 3D-Modell zu erstellen. In der V-Skizze können dann Bemaßungen und Toleranzangaben definiert werden. Auf Basis dieser Werte lässt sich die Drehkontur auf Toleranzmitte verschieben.

Gerade für den Wechsel zwischen Dreh- und Fräsbearbeitungen oder andere Projekte mit einer Vielzahl von Schritten gibt die neue automatische Rohteilkette Sicherheit. Die CAD/CAM-Software erstellt alle Rohteile automatisch und in der richtigen Reihenfolge – auch bei Änderungen in der Job-Reihenfolge.

Digitaler Zwilling

Im hyperMill Virtual Machining werden Drehmaschinen mit einem Revolver und einer Hauptspindel als digitaler Zwilling abgebildet. Die Drehbearbeitung unterstützt jetzt nach Siemens- auch Fanuc- und Mitsubishi-Steuerungen. Neu ist zudem die Job-Berechnung mit der virtuellen Maschine. Das bedeutet, dass die Simulationssoftware das Maschinenmodell während der Werkzeugwegberechnung zur Verfügung hat. Kollisionskontrolle und -vermeidung erfolgen unter Berücksichtigung von Maschinengeometrie und -limits. Das Ergebnis sind präzisere und optimierte Werkzeugwege, insbesondere bei engen Platzverhältnissen.

Verbesserte Werkzeugverwaltung

Auch die Integration mit Hummingbird-MES schreitet weiter voran – etwa im Bereich Werkzeugverwaltung. Mit der neuen Version profitieren Anwender von einer noch tieferen Integration beider Systeme: Werkzeugdaten aus der Werkzeugdatenbank lassen sich jetzt konsistent, komfortabel und systemübergreifend verwalten. Werkzeuge können direkt aus der CAD/CAM-Software exportiert werden – inklusive aller relevanten Technologieparameter. Um inkonsistente Werkzeugdaten zu vermeiden, werden diese Werkzeuge automatisch gesperrt, sobald sie an Hummingbird übergeben wurden. So entsteht ein durchgängiger, sicherer und effizienter Prozess für die Werkzeugverwaltung – vom CAM-System über Hummingbird bis hin zu weiteren Systemen wie etwa einem Werkzeugvoreinstellgerät.
