Sensoreinsatz Neigungssensoren im 3D-Druck: Ein Ausflug in die Welt der additiven Fertigung

Anbieter zum Thema

a.b.jödden gmbh

Heidrive GmbH

Althen GmbH Mess- und Sensortechnik

Von der Einführung des ersten Kunststoffs über das Sinterverfahren bis hin zum ersten 3D-Drucker verging ein ganzes Jahrhundert. Heute bringt die Forschung immer wieder neue Verfahren hervor. Der Einsatz von neuer Technologie wie Neigungssensoren sorgt dabei für optimale Ergebnisse.

Auf der Weltausstellung 1892 präsentierte Alexander Parkes den ersten Kunststoff, den er nach sich benannte: „Parkesine“. Dieser ließ sich unter Hitzezufluss verformen und behielt nach der Abkühlung seine Form. Somit wird es der Kunststoffgruppe der Thermoplasten zugeordnet. Das moderne Sinterverfahren wird seit den 1950er Jahren eingesetzt. Bei dieser Technik werden Metallteile aus Pulver unter Einfluss von Temperatur und Druck zu festen Körpern geformt. Die maschinelle Verarbeitung von Kunststoffen und Metallpulvern durch ein sinterähnliches Verfahren in Form von 3D-Druckern ließ jedoch noch lange auf sich warten.

Erst 1992 und somit 100 Jahre nach der Weltausstellung vermarktet S.Scott Crump mit seiner Firma Stratasys den weltweit ersten FDM-Drucker (Fused Deposit Modeling = Schichtweiser Aufbau). Diese Technik stellt bis heute in seiner Grundform den absoluten Standard. Auf ihr basieren die meisten gängigen Verfahren wie die Material­extrusion und die badbasierte Photo­polymerisation.

Materialextrusion

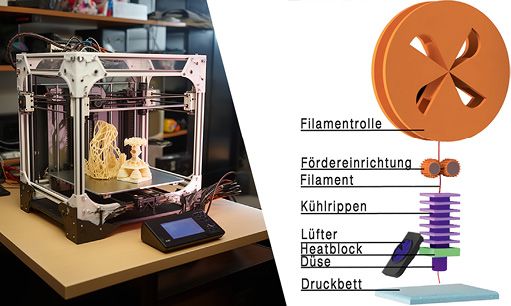

Spezielle Kunststoffarten werden von einer Filamentrolle aus durch eine Fördereinrichtung in den Extruder gebracht. Dieser besteht aus einem Rohr, das erst durch Kühlrippen, dann durch einen Heizblock und anschließend durch eine Düse geführt wird. Heizblock und Düse werden im Verbund oft als Hotend bezeichnet.

Das Material wird dabei auf Tempera­turen von bis zu 250 Grad Celsius aufgeheizt. Die Konsistenz ändert sich dabei von fest zu einer Stufe kurz vor der Verflüssigung, dem sogenannten Glaszustand. So wird das Filament dann durch die Düse gepresst, die eine besonders kleine Öffnung besitzt. Standard sind hier 0,4 Millimeter. Der Kunststoff wird auf das Druckbett aufgebracht. Je nach Modell und Filamentart ist dieses auch beheizt, wenn auch nur bis zu Temperaturen von circa 60 Grad Celsius. Der Lüfter sorgt für die Abkühlung. Schritt für Schritt werden so übereinanderliegende Schichten gedruckt, die sich miteinander verbinden. Diese Technik wird im Heim- sowie im Industriebereich eingesetzt. Neben Temperatursensoren, die einen ständigen Abgleich zwischen Soll und Ist gewährleisten, können noch viele weitere Sensoren wie Neigungssensoren die Qualität und Effizienz in der additiven Fertigung erhöhen.

Die relativ neue Firma BambuLab stellt zum Beispiel ihre Riemenspannung über eine Resonanzprozedur ein. Dabei wird eine Reihe von Vibrationssignalen ausgesendet und anschließend ausgewertet. Diese in der Industrie verbreitete Technik ist damit auch im Heimsektor angekommen. Solch eine Auswertung kann etwa durch Vibrations­sensoren der KAS-2000-Reihe erfolgen, die der Sensorspezialist a.b.jödden anbietet.

Neigungssensoren der KAS-2000-Reihe

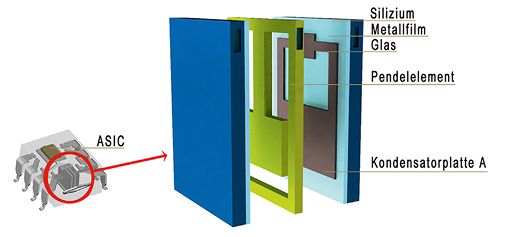

Hier kommt die Methode des „Pendels“ zur Anwendung. Das heißt, eine Prüfmasse wird durch die Beschleunigung bewegt beziehungsweise mit der Erdbeschleunigung belastet. Die Prüfmasse ist zwischen zwei Kondensatorplatten angeordnet und wird kapazitiv abgegriffen. Dieses Verfahren kommt besonders dann zur Anwendung, wenn hohe Anforderungen an die Genauigkeit gestellt und die Sensoren auch bei externen Störeinflüssen wie Temperatur, Vibration und Schock eingesetzt werden sollen.

Durch die Neigung in horizontaler Richtung (nach rechts) neigt sich der Biegebalken. Dies ergibt eine (positive) Kapazitätsveränderung, deren hohes Nutzsignal sehr rauscharm ist. Durch die Neigung oder Beschleunigung in die entgegengesetzte Messrichtung ergibt sich ein negatives Signal. Daher spricht man von beispielsweise +90 Grad und -90 Grad, also +/-90 Grad.

Grundsätzlich können mit den gleichen Sensoren Neigung, Beschleunigung und Vibration gemessen werden. Bei der Neigungsmessung ist die Prüfmasse senkrecht, also gegen den Erdmittelpunkt gerichtet. Neigt sich der Sensor, bewegt sich die Prüfmasse durch die Erdgravitation zum Erdmittelpunkt. Das Verhalten des Ausgangssignals gegenüber dem Winkel ist sinusförmig, damit ist die Auflösung bei Winkeln um 0 Grad maximal. Bei Vibration und Beschleunigung erfolgt die Montage grundsätzlich vertikal beziehungsweise im 90-Grad-Winkel zur Prüfmasse.

Badbasierte Photopolymerisation

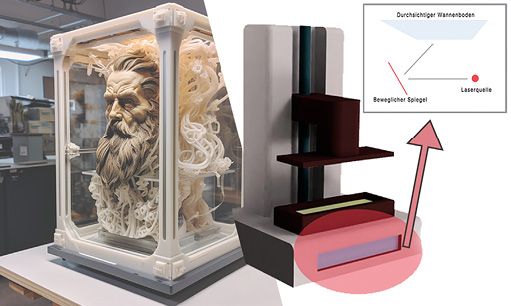

Die badbasierte Photopolymerisation benötigt ähnlich wenig Teile wie die Materialextrusion, um zu funktionieren. Hauptbestandteil ist eine Wanne (das namensgebende Bad), die an der Unterseite nicht massiv ist. dort befindet sich eine lichtdurchlässige Folie. In diese Wanne wird das sogenannte Resin eingefüllt. Das ist ein Gießharz, welches aus Naturharzen gewonnen wird. Am bedeutendsten sind hier die photopolymeren Eigenschaften, also das Aushärten des Stoffes durch UV- Strahlung, einem Licht im ultravioletten Spektrum.

Demzufolge ist das zweite Bauteil dieses Systems eine Lichtquelle, die genau in diesem Spektrum arbeitet. Sie befindet sich unter dem Bad und leuchtet durch die Folie. Durch verschiedene Techniken werden immer nur Teilbereiche des Resins ausgehärtet. Das dritte Bauteil ist ein Stempel, der von oben in das Bad gefahren wird. Wenn nun eine Schicht des Harzes belichtet wurde, bewegt sich der Stempel minimal in Z-Richtung, also nach oben. Dann wird eine weitere Schicht ausgehärtet, folgend fährt der Stempel wieder eine Schicht weiter nach oben. So entsteht nach und nach ein Modell, welches verkehrt herum am Stempel hängt und langsam aus der Wanne gezogen wird.

Manche Systeme arbeiten genau umgekehrt: Die Lichtquelle befindet sich über dem Bad, der Stempel darunter. Eine dünne Schicht Resin wird auf den Stempel aufgetragen und ausgehärtet. Dann bewegt sich dieser eine Schicht nach unten. So entsteht das gleiche Modell wie im „Upside down“-Verfahren, die Belastung ist jedoch nicht so groß, da das Objekt nicht am Stempel kleben muss, um hochgezogen zu werden. Im Gegenzug ist die Technik des Harzauftrags komplizierter.

Neigungssensoren und Wegaufnehmer der SM34-Reihe

Auch hier können Vibrations- beziehungsweise Neigungssensoren eingesetzt werden. Denn wird das Resin zu stark gekippt, kann es nicht mehr richtig belichtet werden. Natürlich passiert dies, zumindest in einer regulären Umgebung, eher selten. Der Abgleich der Z-Achse ist weitaus bedeutender. Dies kann über den antreibenden Motor des Lineartriebs selber geschehen, wenn dieser dazu in der Lage ist. Eine andere, externe Möglichkeit bieten induktive Wegaufnehmer.

Für den Einsatz in Drucksystemen bietet sich beispielsweise ein induktiver Wegaufnehmer der Serie SM34 mit abgestimmter, integrierter Elektronik an. Mit einem Durchmesser von zehn Millimetern erfasst er Messwege bis 20 Millimeter. Die Auswertung erfolgt durch einen Microcontroller. Dieser wertet die Induktivitätsänderung aus. Die Betriebsspannungen von fünf oder 24 VDC und der geringe Betriebsstrom von nur typ. drei Milliampere ermöglichen den Einsatz auch mit bordinternen Aufbauten ohne zusätzliche Versorgung. Das wegproportionale, analoge Ausgangssignal von vier bis 20 Milliampere oder null bis zehn VDC kann von vielen Auswerteeinheiten direkt verarbeitet werden. Des Weiteren sind digitale Schnittstellen wie etwa RS232 oder PWM-Signale möglich. Damit lässt sich die Z-Achse intern und extern kontrollieren. Weitere Sensoren mit größeren Messwegen sind erhältlich.

Der Autor Michael Heßhaus, Wirt.-Ing. (B.Sc.), verantwortet bei a.b.jödden den Bereich Marketing und Vertrieb.
