Mit kompatiblen CAD-Daten arbeitet es sich leichter

Anbieter zum Thema

Camtek GmbH

Die neue 3DxSuite EX10 ermöglicht den nahtlosen Datenaustausch von 3D-Modellen durch 1:1-Übersetzung semantischer PMI, verbesserte Validierung, plattformunabhängige Berichte dank HTML und 3D-PDF sowie aktuelle STEP- und QIF-Schnittstellen. Sie bietet mehr als ein einfacher CAD-Konverter.

Eine nahtlose Zusammenarbeit zwischen Abteilungen und Unternehmen setzt vor allem eines voraus: einheitliche Standards. Wenn Daten plattformunabhängig sind, sprich auf jedem Endgerät geöffnet werden können, sind echte Sprünge in Sachen Effizienz und Zeitersparnis möglich. Auch die Mensch-Maschine-Kommunikation muss einwandfrei funktionieren. Die 3DxSuite von Camtex ist mehr als ein simpler CAD-Konverter. Neben Funktionen zur Reparatur und Vereinfachung von 3D-Modellen bringt die Software-Lösung in der neuen Vollversion EX 10 weitere aktuelle Tools mit, die die Kompatibilität der CAD-Daten erhöhen und damit die gemeinsame Arbeit inner- und außerhalb des Unternehmens erleichtern.

CAD-Daten mit semantischen PMI konvertieren

Semantische PMI sind entscheidend für modellbasierte Prozesse in der Produktentwicklung. Die Software übersetzt semantische PMI originalgetreu, wobei während der Konvertierung die Struktur im CAD-Zielsystem erhalten bleibt. Dadurch wird sichergestellt, dass die PMI im weiteren Verlauf fehlerfrei verarbeitet werden können. In der aktuellen Version EX10 wird ein breiteres Spektrum an semantischen Informationen unterstützt und ihre Korrektheit mit einem PMI-Checker umfassend geprüft, um die Veröffentlichung unvollständiger PMI zu verhindern. Zudem wurde der grafische PMI-Export für Creo Parametric implementiert.

Verbesserte Validierung und Verifizierung für 2D und 3D

Das Tool führt den „Drawing Validator“ zur Erkennung von Abweichungen in 2D-Zeichnungen und zahlreiche Verbesserungen des CAD-Validators zur Identifizierung von Unterschieden in 3D-Modellen ein. Insbesondere enthält der CAD-Validator jetzt eine Funktion zum Ausrichten der Geometrie vor der Prüfung, die gewährleistet, Abweichungen auch bei unterschiedlichen Modellausrichtungen zu erkennen. Dieser automatisierte Prozess vereinfacht es, Änderungen und Abweichungen auch in großen Modellen zu identifizieren, und unterstützt die automatische Regression und Erkennung von technischen Änderungen.

Technische Datenpakete in HTML exportieren

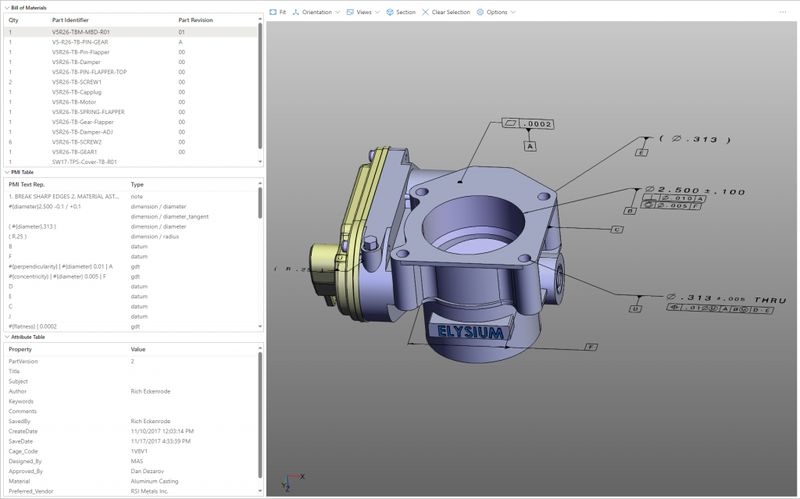

Um den Datenaustausch zu erleichtern und das plattformunabhängige Öffnen der Datenpakete zu ermöglichen, bot die Software bisher die Möglichkeit zum Export in 3D-PDF. In der neuen Version können Validierungsberichte nun zusätzlich auch in HTML exportiert und versendet werden. Sowohl 3D-PDF als auch HTML können von jedem beliebigen Endgerät aus geöffnet werden, ohne dass ein CAD-System installiert werden muss.

Aktuelle STEP- und QIF-Schnittstellen

Die Suite unterstützt alle gängigen Industriestandardformate. Der STEP-Adapter wurde in der aktuellen Version um STEP AP242 ed3 erweitert. Die QIF-Schnittstelle unterstützt nun die Baugruppenstruktur und PMI in QIF 2.1 und 3.0 und entspricht damit den Standards zur CAD-Qualitätsmessung. Neben STEP und QIF bietet die Software zahlreiche weitere aktuelle Formatschnittstellen zur Konvertierung.
