Lapp: Neuer Rundsteckverbinder für Servomotoren

Robuste Verbindungslösung Lapp: Neuer Rundsteckverbinder für Servomotoren

07.04.2025 Quelle: U.I. Lapp GmbH 2 min Lesedauer

Anbieter zum Thema

U.I. Lapp GmbH

Heidrive GmbH

Althen GmbH Mess- und Sensortechnik

CADFEM Germany GmbH

Lapp präsentierte auf der Hannover Messe den Epic M23P A3 Quickflex. Der neue Rundsteckverbinder ist für bis zu 1.000 Volt ausgelegt und eignet sich ideal für den Direktanschluss am Servomotor.

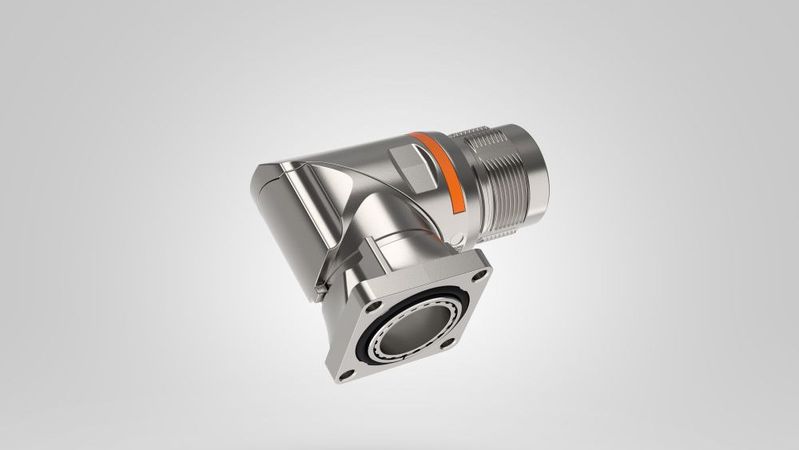

Mit der neuen Winkeleinbaudose bringt Lapp erstmals einen Rundsteckverbinder für den direkten Anschluss am Servomotor auf den Markt. (Bild:) — Mit der neuen Winkeleinbaudose bringt Lapp erstmals einen Rundsteckverbinder für den direkten Anschluss am Servomotor auf den Markt.
(Bild:)

Mit der neuen, drehbaren Epic M23 Power Winkeleinbaudose bringt Lapp nun erstmals einen robusten Steckverbinder für den direkten Anschluss am Servomotor inklusive Signalübertragung auf den Markt. Er eignet sich speziell für raue Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) gefordert ist.

Die drehbare und gewinkelte M23-Motorsteckverbindung verfügt über ein Quickflex-Schnellverriegelungssystem, das ein einfaches Verbinden mit dem Gegenstück für Jedermann möglich macht. Die Verriegelung erfolgt bereits nach einer Achtelumdrehung und ist mit Steckverbindern des Marktstandards steckbar. Dabei tritt der Epic M23P A3 Quickflex im neuen und innovativen Clean Design von Lapp auf und erreicht im gesteckten Zustand die Schutzart IP 68, sodass eine besonders leichte Reinigung möglich ist. Der drehbare Abgang am Motor erlaubt einen einstellbaren, definierten Abgangswinkel und bietet somit maximale Flexibilität beim Anschluss.

Spannungen bis zu 1.000 Volt oder Aufstellhöhen bis 5.000 m möglich

Eine weitere Besonderheit: Das innovative Design des M23-Motorsteckverbinders erlaubt Spannungen bis zu 1.000 Volt oder kann bis in 5.000 Metern Höhe eingesetzt werden. Besondere Stabilität erhält er durch sein Metallgehäuse aus Zinkdruckguss. Die verstärkte Wanddicke macht ihn mechanisch robuster und unempfindlich gegenüber Schock und Vibrationen – selbst bei ständigem Lastwechsel. Das macht das Produkt für Anwender besonders zuverlässig. Sein kürzeres Gehäuse ist insbesondere für Roboteranwendungen, bei denen jeder Millimeter zählt, interessant, der Bauraum für die Konfektionierung bleibt dabei gleich groß.

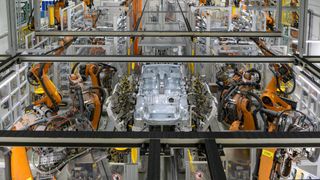

Die Roboter im BMW Group-Werk in Dingolfing laufen mit Gleichstrom. (Bild: Lapp & Daniel Schvarcz)

Verwendet werden kann die Steckverbindung darüber hinaus mit den farbigen Markierungsringen der Epic M23P-Serie. Dieses Colour-Coding der Lapp Steckverbinder kann der Kennzeichnung verschiedener Achsen dienen oder auch als CI-Farbelement der Motorenhersteller verwendet werden.

Der Epic M23P A3 Quickflex gibt einen Vorgeschmack auf die neue Steckverbindergeneration bei Lapp. Der Verbindungsspezialist verbessert bei allen Steckverbindungen Usability und Design und punktet künftig mit effizienterer Fertigung und optimierten Entwicklungszyklen.
