Mobiles Kraftpaket für präzise Kalibrierung GTM bringt mit KTN-LF neue Krafttransfernormale auf Kurs

Von GTM Testing and Metrology GmbH 2 min Lesedauer

Anbieter zum Thema

GTM Testing and Metrology GmbH
Heidrive GmbH
Althen GmbH Mess- und Sensortechnik
Camtek GmbH

Die neue Krafttransfernormale der KTN-LF-Serie von GTM definiert neue Standards in der mobilen Kraftkalibrierung: leicht, leistungsstark und ISO-genau – bereit für große Kräfte bei maximaler Flexibilität.

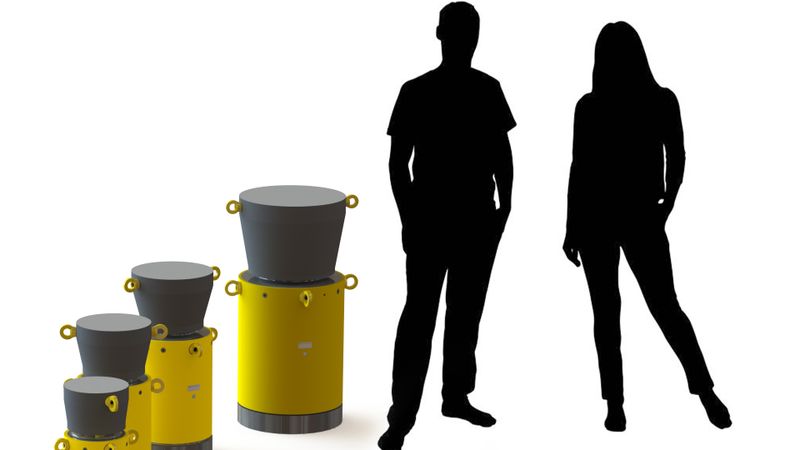

Die Druck-Krafttransfernormale Serie KTN-LF von GTM für große Kräfte nach ISO376 lassen sich dank des geringen Eigengewichts einfach und zu überschaubaren Kosten transportieren – das macht sie für viele Kalibrieranwendungen zur optimalen Wahl.(Bild: GTM Testing and Metrology)
Die Druck-Krafttransfernormale Serie KTN-LF von GTM für große Kräfte nach ISO376 lassen sich dank des geringen Eigengewichts einfach und zu überschaubaren Kosten transportieren – das macht sie für viele Kalibrieranwendungen zur optimalen Wahl.
(Bild: GTM Testing and Metrology)

Wenn Kalibrierung mobil, präzise und ISO-konform erfolgen muss, bietet GTM mit der Serie KTN-LF eine zuverlässige Lösung: Die Kraftaufnehmer sind Druck-Krafttransfernormale für große Kräfte nach ISO 376, sie lassen sich dank des geringen Eigengewichts sehr einfach und zu überschaubaren Kosten transportieren. All das macht sie für viele Kalibrieranwendungen zur optimalen Wahl.Für Kalibrierlabore mit fixen Messeinrichtungen vor Ort, wie beispielsweise die Physikalisch Technische Bundesanstalt (PTB), Hersteller von Prüfmaschinen sowie Betreiber von Großprüfanlagen, aber insbesondere für mobile Kalibrierdienstleister bieten die Krafttransfernormale Serie KTN-LF handfeste Vorteile. Das herausragende Merkmal ist die Fähigkeit, bei geringem Eigengewicht auch große Kräfte messen zu können – und damit die hohe Mobilität dieser Kraftaufnehmer.

Neue Krafttransfernormale ideal geeignet für Build-up-Systeme

Durch den geringen Außendurchmesser eignet sich die Serie KTN-LF außerdem besonders gut, um sogenannte Build-up-Systeme zu erzeugen: eine Anordnung von mehreren Transfernormalen zur Darstellung großer Kräfte. Dazu GTM-Entwicklungsingenieur Gerhard Schulder: „Solche Systeme haben den Vorzug, dass einzelne Komponenten davon auf kleineren Messeinrichtungen kalibriert werden können, während man das Gesamtsystem als Multiplikator für große Kräfte nutzen kann. Wir bauen solche Systeme in einer Anordnung von drei, fünf und mehr Transfernormalen. Ihr geringer Außendurchmesser erlaubt auch bei Anordnung mehrerer Aufnehmer den Einsatz von kleineren und leichteren Druck-Verteilplatten.“GTM hat die Krafttransfernormale Serie KTN-LF in vorgegebenen Standardgrößen zwischen 1 bis 30 MN im Programm. Sofern gewünscht, sind im Rahmen von Customizing oder OEM auch Zwischengrößen möglich, sowie Sondergrößen mit anderen Bauhöhen.

Weitere Merkmale im Überblick

- Krafttransfernormale nach ISO 376 mit Genauigkeitsklasse von 0,5 von 20 bis
100 Prozent für hohe statische Druckkräfte
- speziell entwickelt zur hochpräzisen Kalibrierung u.a. von Prüfmaschinen von 1 bis 30 MN an wechselnden Einsatzorten
- Säulenbauform mit optimierter Krafteinleitung, balliger Oberfläche und separatem Druckstück
- robuste Bauweise sowie besonders tolerant bei Überlast

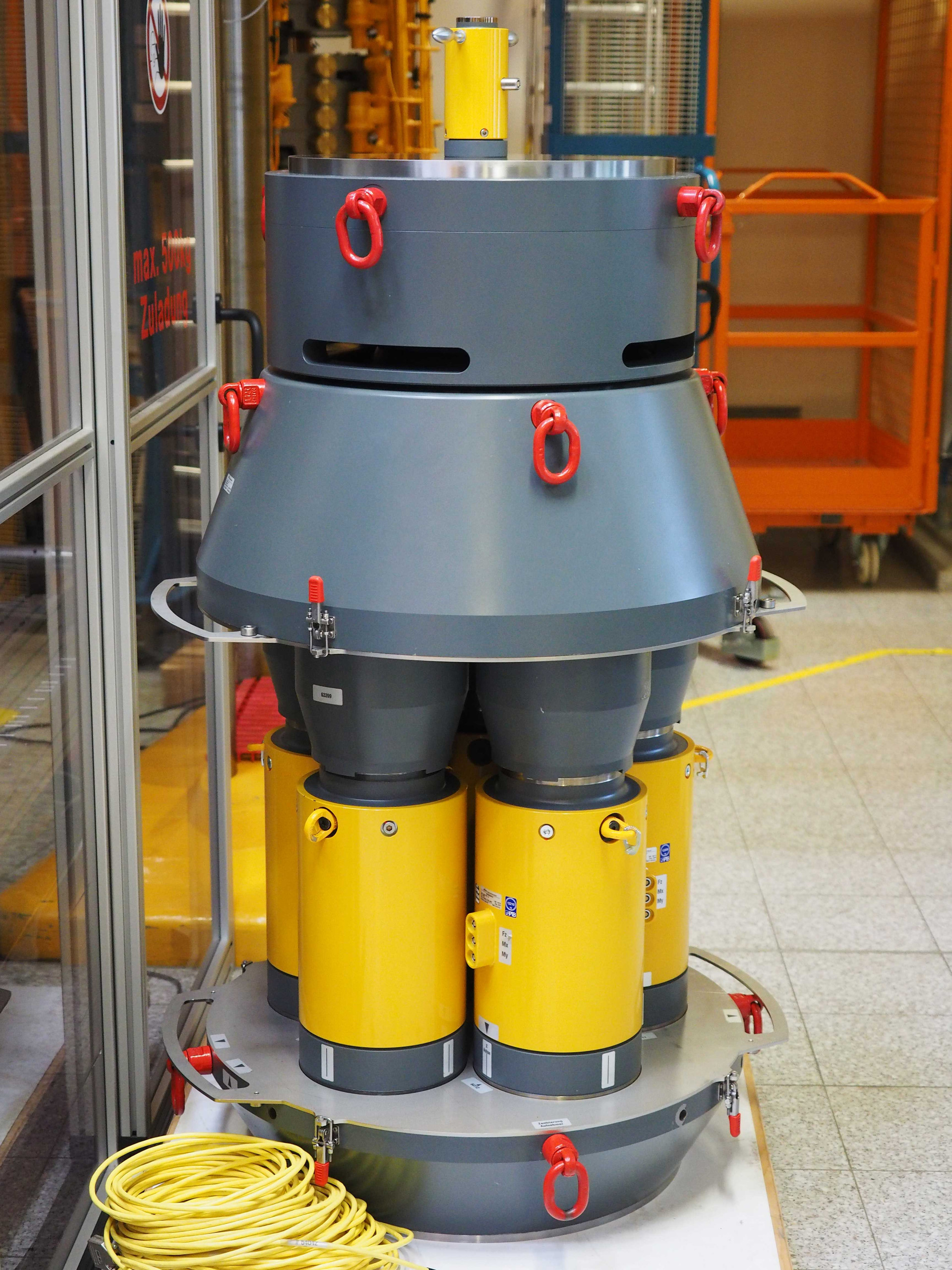

Die Abbildung zeigt eine industriell aussehende, gelb-graue Vorrichtung namens Krafttransfernormale bestehend aus mehreren zylinderförmigen Modulen, die mit roten Befestigungsösen gesichert sind. Das Gerät ist in einem industriellen Umfeld platziert, umgeben von weiteren Maschinen. Kabel sind ordentlich aufgerollt und daneben platziert. Die Einrichtung weist auf technische oder industrielle Anwendungen hin.
Durch den geringen Außendurchmesser eignet sich die Serie KTN-LF von GTM gut für den Einsatz in Build-up-Systemen – eine Anordnung von mehreren Transfernormalen zur Darstellung großer Kräfte.
(Bild: GTM Testing and Metrology)

"Zuverlässiges Produkt mit einer hohen Lebensdauer"

Für die Serie KTN-LF sind ISO 376-konforme Druckkraft-Adapter erhältlich. Flexibel konfigurierbare Zusatzfunktionen umfassen unter anderem Biegemoment-Messkreise Mx, My zur Überprüfung der Axialkrafteinleitung, auf Anfrage ist ein zweiter Axialmesskreis für Redundanz möglich. Alle Stecker liefert GTM passend zum Messverstärker.„Historisch gesehen sind unsere Krafttransfernormale Serie KTN-LF aus unseren Lösungsansätzen für die vielfältigen Probleme entstanden, die wir aus der Anwendung der Dehnzylinder für die Baustoffprüfung kannten“, so Gerhard Schulder. „Durch konsequente Verbesserungen von Geometrie und Krafteinleitung erhalten unsere Kunden ein zuverlässiges Produkt mit einer hohen Lebensdauer in der von GTM gewohnten Qualität.“
