Kompakter Drehgeber mit hoher Auflösung

System zur vorbeugenden Wartung Kompakter Drehgeber mit hoher Auflösung

18.05.2024 Quelle: Oriental Motor 1 min Lesedauer

Anbieter zum Thema

Die neuen Inkrementalgeber von Oriental Motor eignen sich wegen ihrer Genauigkeit bei der Messung von Drehzahl, Position und Drehrichtung für den Einsatz in der vorausschauenden Wartung.

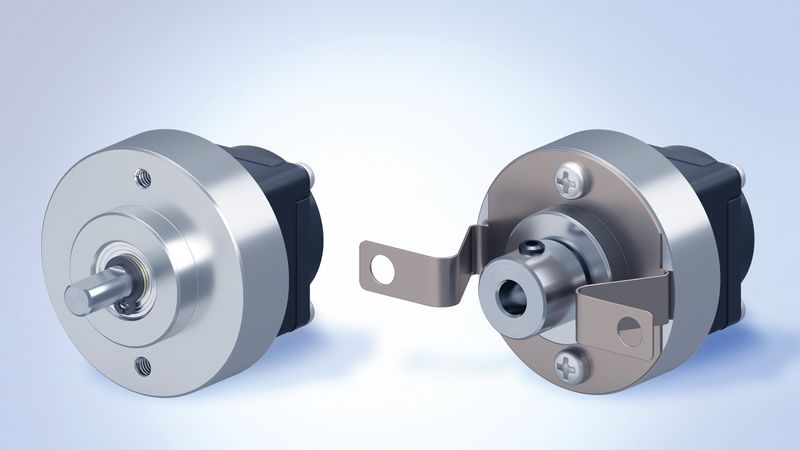

Inkrementalgeber mit hoher Winkelgenauigkeit.(Bild: Oriental Motor) — Inkrementalgeber mit hoher Winkelgenauigkeit.
(Bild: Oriental Motor)

Erhältlich sind sie mit Auflösungen von 1000 bzw. 2000 Impulsen pro Umdrehung. Sie messen mit einer Winkelgenauigkeit von ±0,36°. Mit einem Außendurchmesser von 30 mm und eine Bautiefe von 22 mm lassen sie sich auch in Anwendungen mit beengten Platzverhältnissen integrieren.

Oriental Motor bietet den Inkrementalgeber mit Rundwelle und mit Hohlwelle an. Alle Ausführungen verfügen über einen Spannungs- und einen Line Driver-Ausgang. Letzterer eignet sich besonders für Anwendungen mit längeren Signalleitungen, denn er verstärkt das Ausgangssignal. Dadurch verbessert sich die Signalqualität und es sind größere Frequenzen möglich. In Kombination mit einem Line Receiver kann zudem ein besserer Schutz vor elektromagnetischen Störungen erzielt werden.

de-2022-07-821-adobestock-434152105-1 (Quelle: xiaoliangge/Adobestock)

Der Inkrementalgeber gibt 3 Ausgangssignale aus (A, B, Z) und arbeitet mit einer max. Frequenz von 200 kHz (Line Driver) bzw. 100 kHz (Spannung). Für die Anbindung an die Anwendung liefert Oriental Motor sowohl Standardkabel als auch flexible abgeschirmte Kabel. Die Encoder besitzen die Schutzart IP20 und können bei Umgebungstemperaturen von –10 bis +85 °C betrieben werden.
