Nahezu High-End Kompakte NTP-Getriebe für eine optimale Performance

Anbieter zum Thema

WITTENSTEIN SE

Heidrive GmbH

Althen GmbH Mess- und Sensortechnik

AMD Advanced Micro Devices GmbH

Mit dem NTP-Getriebe der Alpha Value Line adressiert Wittenstein eine wachsende Gruppe von Anwendern, die sich der Bedeutung performanter Getriebe bewusst ist, aus Preisgründen aber etwas zwischen Standard- und High-End-Lösung sucht.

Das minimierte Verdrehspiel und die gesteigerte Aufnahmefähigkeit hoher externer Kräfte, wie sie das kompakte Planetengetriebe aus Igersheim bietet, sind in dieser Kombination im Markt für Präzisionsgetriebe bislang nicht anzutreffen. Dank mikrogeometrisch optimierter Verzahnungskomponenten überzeugt das neue NTP zudem durch reduzierte Laufgeräusche bei gleichzeitig verbessertem Gleichlaufverhalten.

Für Hersteller, die ihre Maschinen auf eine möglichst geringe Aufstellungsfläche hin optimieren, ist zudem die Kompaktheit des NTP ein wichtiges Merkmal. Das Getriebe –erkennbar am blauen Gehäuse mit umlaufendem Designelement – bietet durch seine platzsparende Baulänge eine besondere Drehmoment- und Leistungsdichte.

Zwei Getriebe als Vorbild

Das NTP hat gleich zwei Vorbilder im Portfolio von Wittenstein Alpha: zum einen das wirtschaftliche NPT-Getriebe für Applikationen mit Standardanforderungen an Merkmale wie beispielsweise die Positioniergenauigkeit. Zum anderen das im technologischen High-End-Segment beheimatete, spielarme Planetengetriebe TP+ für maximale Performance-Anforderungen.

Optisch im Mittelpunkt der aktuellen Markteinführungskampagne des neuen Planetengetriebes der Alpha Value Line steht dabei ein Key Visual, dass sich an den Pop-Art-Stil des amerikanischen Designers Andy Warhol anlehnt. Das künstlerische Multitalent – er war zugleich auch Filmemacher und Verleger – hat einmal gesagt: „Everybody must have a fantasy“ – „Jeder muss eine Fantasie haben.“ Und diese Fantasie haben die Ingenieure von Wittenstein Alpha bei der Entwicklung des neuen „Multitalent-Getriebes“ NTP an den Tag gelegt.

Zwischen Standard- und High-End-Lösung

Mit dem NTP adressiert Wittenstein Alpha im Markt der Präzisionsgetriebe ein stetig wachsendes Anwendungssegment, das sich der Bedeutung performanter Getriebe durchaus bewusst ist, aus Preisgründen aber eine Lösung zwischen Standard und High-End sucht. Ein Getriebe, das besondere Drehmomentdichte sowie reduziertes Verdrehspiel bietet und dabei höhere externe Kräfte aufnehmen kann als Getriebe für Standardapplikationen, wird von vielen Anwendern im Werkzeug- und Verpackungsmaschinenbau oder auch von Herstellern von Handlings- und Automationslösungen als wünschenswert empfunden.

Das neue NTP ist genau das. So wurde für die neue Produktbaureihe eine Abtriebslagerung mit verstärkten Wälzlagern entwickelt, mit der das NTP, verglichen mit dem relevanten Marktstandard, deutlich höhere externe Kräfte kompensieren kann und neue Freiheitsgrade in der Maschinenkonstruktion eröffnet. Darüber hinaus erreicht das Verdrehspiel mit ≤ 5 arcmin einen Wert, der eine besondere Präzision und Wiederholgenauigkeit beim Positionieren gewährleistet. Damit es nahezu High-End. Für Applikationen, bei denen man auf ein „nahezu“ verzichten muss, weil ein noch geringeres Verdrehspiel oder gar nahezu Nullspiel erforderlich ist, greift man am besser auf das Advanced-Line-Getriebe TP+ zurück.

Optimierte Verzahnungskomponenten

Weiterer Meilenstein in der Entwicklung des NTP-Flanschgetriebes sind die komplett überarbeiteten Verzahnungskomponenten. Die technischen Verbesserungen betreffen vor allem deren Mikrogeometrie, wodurch das NTP im Vergleich zur bisherigen Alpha Value Linie und zum Marktstandard verbesserte Gleichlaufeigenschaften erreicht. Zugleich ließen sich durch die neuen Verzahnungskomponenten die Laufgeräusche und damit die Belastung durch akustische Emissionen im Einsatzumfeld reduzieren.

Im Marktvergleich überzeugend

Mit dem NTP, das in vier Baugrößen zwischen 015 und 045, maximalen Drehmomenten von 56 bis 800 Nm und Übersetzungen von 4 bis 100 verfügbar ist, trifft Wittenstein ­Alpha in allen relevanten Absatzmärkten auf ein agiles Wettbewerbsumfeld. Im Vergleich mit anderen Getrieben und Fabrikaten dieses Marktsegmentes kann es auch deshalb überzeugen, weil oft die Kombination mehrerer Merkmale ein neues Best-in-Class-Maß setzt. Mal hat das NTP wegen des geringen Verdrehspiels in Verbindung mit der höheren Drehmomentdichte die Nase vorne, mal punktet es durch seine überlegenen Kipp­momente und das geringe Laufgeräusch, mal erhält es vom Maschinenbauer den Vorzug wegen seiner Verdrehsteifigkeit in Kombination mit der gesteigerten Aufnahme externer Kräfte. Schließlich ist es Maschinenbauern jetzt besser möglich, Getriebe von Wittenstein in Achsen mit unterschiedlichsten Anforderungen einzusetzen – passgenau differenziert in Preis und Performance und wahlweise konfigurierbar mit dem Auslegungstool Cymex für die Berechnung kompletter Antriebsstränge.

High-End-Lösung: Einsatzbereiche des Betriebes

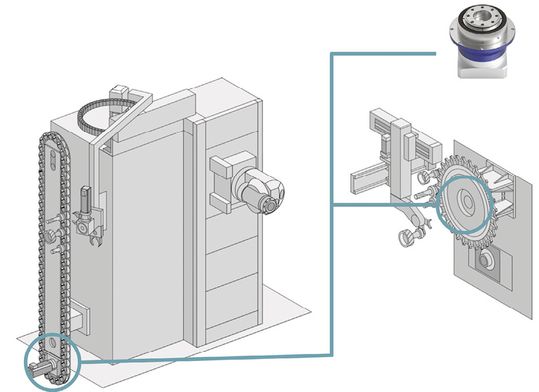

Die Innovationssektoren Handling/Automation, Verpackungstechnik und Werkzeugmaschinen sind die wichtigsten Einsatzbereiche für das neue NTP. In der Handhabungstechnik – beim Fördern, Zuführen, Positionieren und Fixieren – werden viele Anwendungen mit Riemenantrieben gelöst. Hier überzeugt das NTP mit seiner kompakten Baugröße und der Möglichkeit, hohe externe Kräfte zu kompensieren. Analoges gilt für die Verpackungstechnik, in der Linearbewegungen gerne mit Riemenantrieben umgesetzt werden. Hier bietet das NTP zwei zusätzliche Vorteile: die hohe Wiederholgenauigkeit sowie – für den Bereich Nahrungsmittel – die Verfügbarkeit lebensmittelverträglicher, zugelassener Schmierstoffe. In Werkzeugmaschinen profitieren vor allem Applikationen rund um Werkzeugwechsler, Drehtisch­anwendungen oder einseitige Schwenkantriebe von Merkmalen wie Schutzklasse IP65, dem geringen Verdrehspiel und der hohen Positioniergenauigkeit sowie der geringen Geräuschentwicklung des Getriebes.

Der Autor Christian Menth ist Produktmanager bei der Wittenstein Alpha GmbH in Igersheim.
