Neu: Hohlwellen-Drehtisch für kurze Maschinenzyklen

Effizienz in der Fertigung Hohlwellen-Drehtisch für hohe Drehmomente und kurze Maschinenzyklen

05.08.2024 Von Oriental Motor 1 min Lesedauer

Anbieter zum Thema

Oriental Motor Europa GmbH

Heidrive GmbH

Althen GmbH Mess- und Sensortechnik

CADFEM Germany GmbH

Hohlwellen-Drehtische der DGII-Serie von Oriental Motor sind leistungsstark und sehr montagefreundlich. Ab sofort gibt es die Aktuatoren auch in Kombination mit den Servomotoren der AZX-Serie: Das neue Antriebssystem erzielt hohe Drehmomente im oberen Drehzahlbereich.

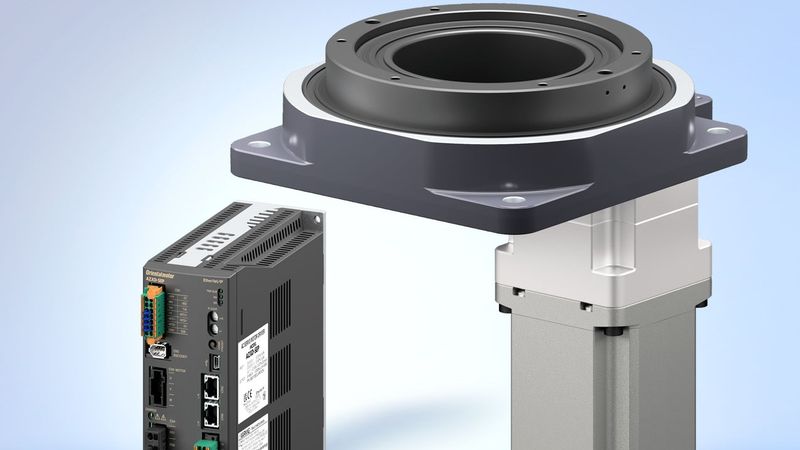

Der neue DGII-Hohlwellen-Drehtisch mit AZX-Servomotor ermöglicht sehr kurze Maschinenzyklen.(Bild: Oriental Motor) — Der neue DGII-Hohlwellen-Drehtisch mit AZX-Servomotor ermöglicht sehr kurze Maschinenzyklen.
(Bild: Oriental Motor)

Die neuen rotierenden Aktuatoren der DGII-Serie verbinden einen Hohlwellen-Drehtisch mit einem drehmomentstarken Servomotor der AZX-Serie. Diese Kombination zeichnet sich dank des batterielosen mechanischen Absolut-Encoders durch eine Wiederholgenauigkeit von ±15 Winkelsekunden aus. Der Absolutwertgeber ermöglicht zudem ein schnelles Fahren des Antriebs in die Grundstellung, sodass Maschinenzyklen durch den Einsatz des neuen Antriebs deutlich verkürzt werden. Da der Drehgeber der AZX-Antriebe ohne Batterie arbeitet, sparen Konstrukteure zudem Verdrahtungsaufwand und Bauraum für Referenz-Sensorik. Die AZX-Servomotoren werden mit einem Treiber mit Feldbus geliefert (EtherCAT, Profinet oder EtherNet/IP). Deren Programmierung wird durch die kostenlose Parametrier-Software Mexe02 von Oriental Motor vereinfacht.

Kostenoptimierung bei gleichzeitigem Performance-Plus? Mit den Präzisionsgetrieben von Nabtesco ist das möglich. (Bild: Nabtesco Precision Europe )

Der neue DGII-Drehtisch mit AZX-Antrieb besitzt eine hohe Steifigkeit und ist für Drehmomente bis max. 50 Nm, Drehzahlen bis 1833 Grad/s sowie Lastmomente bis 100 Nm und Traglasten bis 4.000 N ausgelegt. Oriental Motor liefert den rotierenden Aktuator mit AZX-Servomotor mit einem Hohlwellen-Durchmessern von 100 mm und einer Rahmengröße von 200 mm. Die rotierenden Aktuatoren eignen sich besonders für den Einsatz in der Halbleiterfertigung und in Robotern.
