Positionieraufgaben Hochauflösender Geber MR 38 für sehr hohe Präzisionsanforderungen

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
aPriori Deutschland

Mit dem magnetischen Geber MR 38 bringt Dunkermotoren eine besonders kompakte Lösung für präzise Positionieraufgaben auf den Markt. Mit einer Auflösung von 1024 ppr auf den Kanälen A und B ist MR 38 darauf ausgelegt, komplexe Bewegungsprofile in vielfältigen Anwendungsbereichen abzudecken.

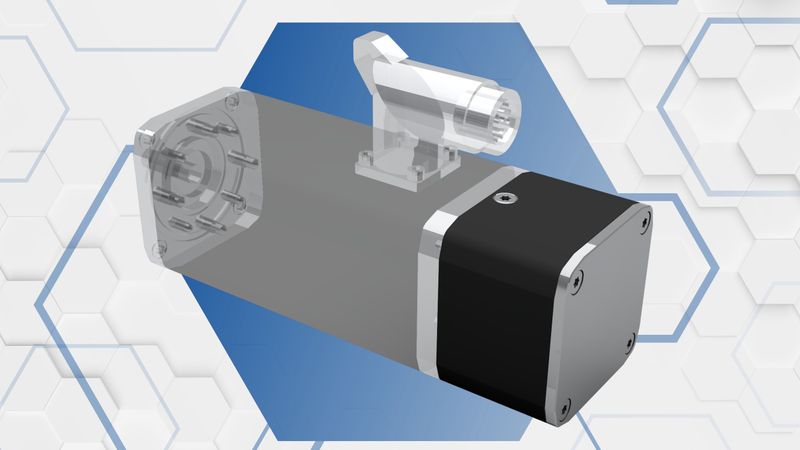

Dank seines besonders kompakten Designs kann der MR 38 selbst bei den kleinen BLDC-Motorbaureihen von Dunkermotoren komplett in das Gehäuse integriert werden.(Bild: Dunkermotoren)
Dank seines besonders kompakten Designs kann der MR 38 selbst bei den kleinen BLDC-Motorbaureihen von Dunkermotoren komplett in das Gehäuse integriert werden.
(Bild: Dunkermotoren)

Ein drittes, sogenanntes Index Signal, kann als Referenzimpuls für die Bewegung verstanden werden. Durch diesen kann die absolute Position des verbundenen Motors innerhalb einer Umdrehung bestimmt und die Plausibilität der durch Kanal A und B übertragenen Signale sichergestellt werden. Dies bietet dem Anwender zusätzliche Sicherheit in Bezug auf die Genauigkeit der übermittelten Daten. Eine einzige Motorumdrehung kann mit 4.096 Schritten aufgelöst werden, wodurch Positionen exakt ermittelt und millimetergenau angefahren werden können. Kombiniert mit einem Ausgangsstrom von 20 mA ist eine präzise Übertragung mit MR 38 selbst über weite Leitungsstrecken gewährleistet. Darüber hinaus stehen alle drei Signale auch invertiert zur Verfügung. Diese Differenz-Signale erhöhen die Störfestigkeit des Ausgangssignals. Die Versorgungsspannung des Gebers beträgt 5 VDC (24 VDC optional).

Dank seines besonders kompakten Designs kann der MR 38 Geber selbst bei den kleinen BLDC-Motorbaureihen von Dunkermotoren komplett in das Gehäuse integriert werden. So können die Signale direkt auf den Motorstecker gelegt werden, wodurch eine Einkabel-Lösung ermöglicht wird. Die Integration reduziert nicht nur den Materialbedarf der Komplettlösung, sondern spart zusätzlich kostbaren Platz in Anwendungen mit kleinstem Bauraum. Für den Anwender entsteht ein besonders schlanker und gleichzeitig starker Antrieb, der den präzisen Positionieranforderungen der Anwendung garantiert gerecht wird.
