Gewindetragbolzen: Mit einem Daumendruck ist alles gesichert

Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Anbieter zum Thema

Heidrive GmbH
CADFEM Germany GmbH
AMD Advanced Micro Devices GmbH

Neu im Programm hat Ganter selbstsichernde Gewindetragbolzen für Hebe-, Sicherungs- und Transportaufgaben. Überall, wo Werkstücke, Vorrichtungen oder Anlagenteile eine Gewindebohrung haben, lassen sich die neuen Gewindetragbolzen mit einem Handgriff als Anschlagpunkte einsetzen und ebenso leicht abnehmen. Sie sind die schnellere und praktischere Alternative zu Ringschrauben, Lastbügel und angeschweißten Ösen.

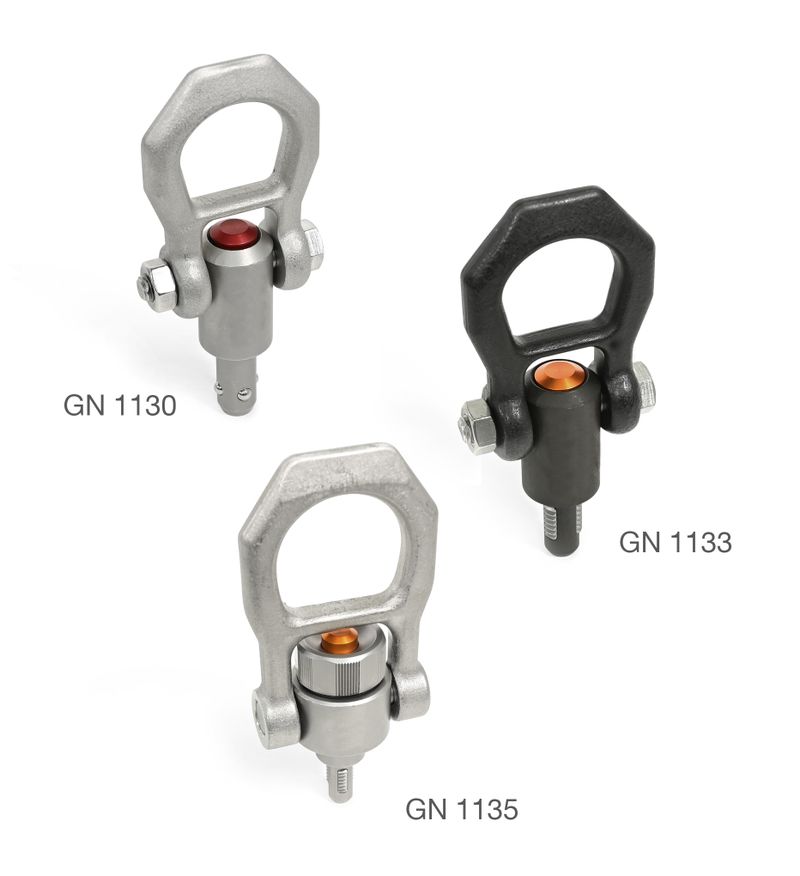

(Quelle: Ganter)
(Quelle: Ganter)

Die Funktionsweise der neuen Gewindetragbolzen GN 1133 und GN 1135 ähnelt den bekannten Kugeltragbolzen GN 1130, die Ganter seit Jahren vertreibt. Statt der Kugeln verriegeln hier jeweils vier federgelagerte Gewindeelemente den Bolzen. Der per Daumen oder Finger betätigte Alu-Federknopf versenkt die Elemente im Bolzen, sodass er in eine Gewindebohrung gesteckt werden kann. Sobald der Knopf wieder losgelassen wird, rasten die Elemente in den Gewindegang ein. Damit kann der Gewindetragbolzen wesentlich höhere Axialkräfte aufnehmen als Kugelsperrbolzen. Ebenso leicht lässt sich der Bolzen per Knopfdruck wieder entnehmen.

Gewindetragbolzen hat einen ergonomischen Kopf

Der Schäkel eignet sich zur Aufnahme von gängigen Anschlagmitteln wie Ketten oder Schlingen und lässt sich bei allen Ausführungen um 180 Grad schwenken. Bei der Ganternorm GN 1135 ist der Schäkel zusätzlich drehbar gelagert, sodass sich dieser in jede beliebige Kraftrichtung bewegen kann, ohne dass sich der Bolzen im tragenden Gewinde bewegt. Die GN 1135 ist am Lagerring und dem ergonomisch geformten Bolzenkopf zu erkennen. Ein Sicherungssteg sorgt gleichermaßen bei allen Ausführungen dafür, dass der Federknopf nicht unbeabsichtigt betätigt wird.

Die Gewindetragbolzen in Stahl und Edelstahlausführung sind in fünf Gewindegrößen M8 bis M20 in je einer Länge von 12 bis 22 Millimetern erhältlich.
