Zwei kürzlich vorgestellte und von Nicolás Correa entwickelte Fräsmaschinen setzen auf die neuesten Ritzel-Zahnstangenantriebe von Redex.

• Neue Fräsmaschinen von Nicolás Correa arbeiten mit Ritzel-Zahnstangenantrieben.

• Die Redex Gruppe bietet unter anderem diese Antriebslösungen für Werkzeugmaschinenhersteller an.

• Für den Einsatz der Zahnstangenantriebe sprechen mehrere Gründe.

Zwei kürzlich vorgestellte und von Nicolás Correa entwickelte Fräsmaschinen setzen auf die neuesten Ritzel-Zahnstangenantriebe von Redex. Kunden, die die neue CNC-Portalfräsmaschine Fox M und die CNC-Fahrständerfräsmaschine Fenix wählen, sollen von der dynamischen Leistung profitieren, die mit dem Antrieb bereitgestellt wird.

Fräsmaschinen in Gantry-Bauweise

Die Fox M ist eine neue und innovative Portalfräsmaschine in Gantry-Bauweise, die sich gleichermaßen für die Schrupp- wie für die Schlichtbearbeitung eignet. Üblicherweise wird letztere auf einer Hochgeschwindigkeits- und Hochleistungsmaschine durchgeführt. Außerdem verfügt die Fox M über ein Lüftungssystem, über das die in der vertikalen Achse der Maschine herrschenden Temperaturen eingestellt werden können. Im X- und Y-Verfahrweg werden die hohen Arbeitsgeschwindigkeiten von 25-30 m/min durch V-förmige Linearführungen unterstützt. Im Z-Verfahrweg sorgt eine wassergekühlte Gleitführung dafür, dass hier ein Vorschub von 30 m/min möglich wird und auch bei voll ausgefahrenem Schieber eine optimale Dämpfung gewährleistet werden kann.

Auf der letzten AMB in Stuttgart wurde am Messe-Stand von Nicolás Correa eine Fox M vorgestellt. Diese war die größte Maschine, die auf der Messe zu sehen war. Zur Verfügung stehen sieben unterschiedliche Modelle der Maschine mit Verfahrwegen der X-Achse von 5'000 bis 14'000 mm. Die Spindel bietet eine Drehzahl von 6'000 U/min und ist mit zwei verschiedenen Spindelantrieben erhältlich: einem 37 kW-Motor mit einem maximale Drehmoment von 1'298 Nm oder einem 52 kW-Motor mit einem maximalen Drehmoment von 1'375 Nm. Beide Ausführungen werden entweder mit dem Fräskopf ISO-50 Big Plus oder
der Fräseraufnahme HSK-100 angeboten. Darüber hinaus kann die Fräsmaschine auch mit dem mechanisch angetriebenen UDX-Fräskopf bestellt werden, mit dem eine Drehzahl von 10'000 U/min, eine Maximalleistung von 30 kW und ein maximales Drehmoment von 620 Nm erreicht werden können.

Fräskopf-Technik eines der wichtigsten Unterscheidungsmerkmale

Der Universalfräskopf UAD und der Orthogonal-Fräskopf OAD, deren patentierte Technologie eine 0,02°-Positionierung ermöglicht, sind einzigartig auf dem Markt. Alternativ liefert Correa den 2-Achs-Fräskopf „Twist-Type“, sofern 5-Achs-Bearbeitungszentren benötigt werden. Dieser Fräskopf verfügt über eine leistungsstarke Elektrospindel bzw. einen Spindelantrieb. Typische Anwendungen für die Fox M sind beispielsweise die Bearbeitung von Teilen für Baumaschinen, Schienenfahrzeuge, Werkzeugmaschinen und Windkraftanlagen.

Eine weitere Neuheit im Correa Portfolio ist die Fenix, eine neuartige Fahrständerfräsmaschine mit seitlichem Frässchieber. Die Fenix ist robust. Durch ein neuartiges Stütz- und Führungssystem des Frässchiebers in L-Form sowie ein mechanisches Korrektursystem für den Durchgang des Frässchiebers kann mit der Maschine äußerst präzise gearbeitet werden. Als universell einsetzbare Maschine, die sich sowohl für die Schrupp- als auch für die Schlichtbearbeitung eignet, ist die Fenix mit Verfahrwegen der X-Achse von 4'000 bis 25'000 mm erhältlich. Der UAD-Fräskopf läuft mit einer Drehzahl von 6'000 U/min, hat eine Leistung von 33 kW und bietet ein maximales Drehmoment von 990 Nm. Verwendet werden können sowohl UAD-Indexfräsköpfe als auch 2-Achs-Fräsköpfe.

Beide Fräsmaschinen mit leistungsfähigen Ritzel-Zahnstangenantrieben

Typische Anwendungen sind beispielsweise die Bearbeitung von Naben für Windkraft-anlagen, Wärmetauscher und große Rotoren sowie Waffentechnik. Beide Fräsmaschinen, die Fox M und die Fenix, haben gemeinsam, dass in ihrer X-Achse die neuesten Ritzel-Zahnstangenantriebe von Redex zum Einsatz kommen. Diese tragen zu einer Reduzierung von Vibrationen und Geräuschen bei und erhöhen die Präzision und die Lebensdauer der Maschine. Die neuen Maschinen belegen das Engagement von Redex im Maschinenbau. Das Planetengetriebe wurde entwickelt, um Vibrationen, Geräusche und Übertragungsfehler zu reduzieren. Aus diesem Grund ist die Redex-Technologie für Werkzeugmaschinenbauer wie Nicolás Correa auch so interessant.

Mehr Präzision, weniger Vibrationen

Javier Hernando, Technischer Leiter bei Nicolás Correa, bestätigt: Durch den Einsatz der Redex-Zahnstangenantriebe für Linearachsen sind die Fox M und die Fenix weniger anfällig für Vibrationen und arbeiten genauer. Dadurch zeigt die Maschine eine hohe Torsionssteifigkeit, eine ansprechende Radialsteifigkeit, ein hohes Kippmoment, hohe Eingangsdrehzahlen, eine optimale Vorspannung, gute Beschleunigungswerte und, gemessen an der Größe der Spindel, ein passables Drehmoment.

Auch in Zukunft sollen viele von Nicolás Correa entwickelte Werkzeugmaschinen auf einer Getriebelösung von Redex aufbauen. Die Erfahrungen von Nicolàs Correa machen erneut deutlich, dass Redex für Werkzeugmaschinenbauer eine passende Lösung parat hat, die Zahnstangenantriebe, Servo-Planetengetriebe und Spindelantriebe suchen. Das Portfolio des Unternehmens umfasst außerdem Differentialgetriebe, Kegelradgetriebe, Mehrganggetriebe und zahlreiche verwandte Produkte.

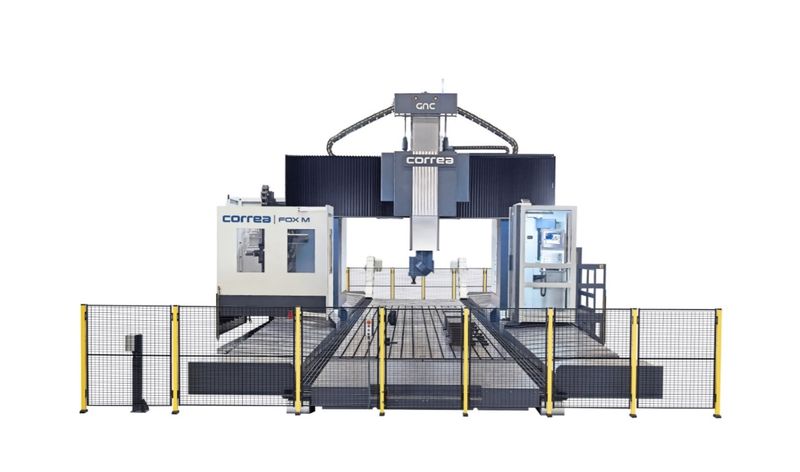

Bild: Auf der letzten AMB in Stuttgart wurde am Messe-Stand von Nicolás Correa eine Fox M vorgestellt. Bildquelle: Redex
