Die Drehgeber erfassen die Position der Motorwelle genau und ermöglichen so den hochdynamischen Betrieb von Maschinen.

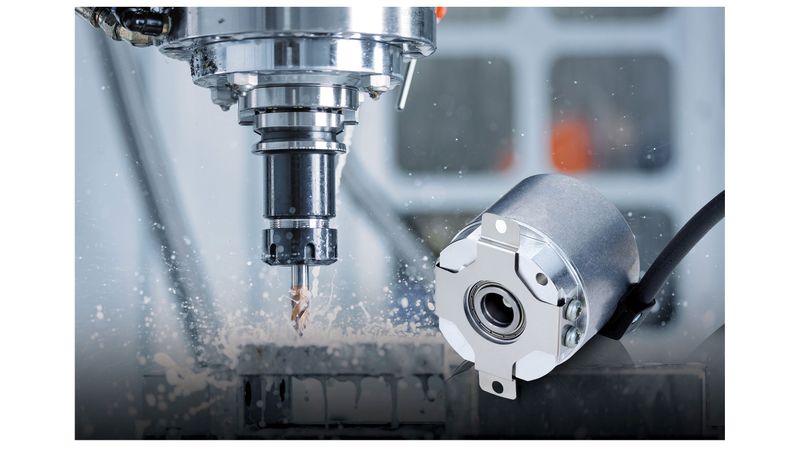

Der Acuro AD36 von Hengstler eignet sich besonders für den Einsatz in CNC-Fräsmaschinen(Bild: Hengstler)
Der Acuro AD36 von Hengstler eignet sich besonders für den Einsatz in CNC-Fräsmaschinen
(Bild: Hengstler)

Einer der Drehgeber ist der Absolutwertgeber Acuro AD37: Er wurde für hochdynamische Motion Control-Anwendungen z. B. in Werkzeugmaschinen, Druckmaschinen, Textilmaschinen und Verpackungsanlagen entwickelt. Der Acuro AD37 baut mit einer Tiefe von 29 mm sehr kompakt und bietet eine Auflösung von 20 Bit (ST) und 12 Bit (MT).

Der Drehgeber ist zweikanalig-redundant ausgeführt und nach SIL 3 PLe Kat. 3 zertifiziert. Mit einer absoluten Genauigkeit von ±36 Winkelsekunden und einer Wiederholgenauigkeit von kleiner als ±10 Winkelsekunden sorgt er selbst bei Drehzahlen von bis zu 12.000 min-1 für eine sehr hohe Regelperformance. Da die Welle des Acuro AD37 über eine Kupplungsnabe mit der Motorwelle verbunden und damit thermisch und elektrisch isolierend ist, kann der Motor auch mit sehr hohen Drehzahlen betrieben werden.

Über das von Hengstler entwickelte Acuro link-Protokoll ist zudem die sehr schnelle Übertragung einer Vielzahl von Daten über ein einziges Kabel möglich. Maschinenbauer benötigen dadurch 50 Prozent weniger Leitungen und Stecker und können deshalb sehr kompakte Maschinen und Anlagen konstruieren.

Platzsparende Drehgeber-Lösungen

Besonders wenig Platz in der Anwendung beansprucht der neue Absolutwertgeber Acuro AM34. Dieser Encoder hat eine Einbautiefe von weniger als 20 mm und ermöglicht die Konstruktion von Servomotoren bzw. Maschinen und Anlagen mit sehr geringen Abmessungen. Der Acuro AM34 verfügt über eine Positioniergenauigkeit von ±120 Winkelsekunden und liefert eine Auflösung von 14 bis 20 Bit in der Singleturn-Ausführung und 12 Bit in der Multiturn-Variante.

Wie der Acuro AD37 ist auch der Acuro AM34 mit einem Electronic Data Sheet (EDS) ausgestattet, in dem die Motor- und Geberdaten gespeichert werden. Maschinenbauer können deshalb Servomotoren mit integriertem Hengstler-Drehgeber schnell und einfach in ihre Anwendung installieren.

Speziell für CNC-Maschinen eignet sich der Acuro AD36. Dieser Encoder hat einen geringen Gehäusedurchmesser (Ø 37 mm) und überzeugt durch eine Wiederholgenauigkeit von ±10 Winkelsekunden sowie eine Absolut-Genauigkeit von ± 35 Winkelsekunden. Der Acuro AD36 verfügt zudem als einziger seiner Klasse über eine durchgängige 8 mm-Hohlwelle und eine hohe Stabilität bei Betriebstemperaturen von bis zu +120 °C. Diese Eigenschaft macht den Drehgeber zusammen mit seiner Vibrations- und Schockfestigkeit zum idealen Encoder für hochdynamische Anwendungen.
