Antriebsregler im Mehrfachwickler Der Weg zur zuverlässigen Performance

Anbieter zum Thema

Stöber Antriebstechnik GmbH & Co.

Heidrive GmbH

AMD Advanced Micro Devices GmbH

UberCloud

Leicht Stanzautomation entwickelt, fertigt und vertreibt weltweit Anlagen für das Auf- und Abwickeln von Bändern und Drähten. In der neuesten Generation der automatischen Mehrfachwickler des Herstellers werden erstmals die Antriebsregler der Baureihe SI6 von Stöber verbaut. Damit lässt sich im Vergleich zur Vorgängerversion nicht nur die Performance steigern, sondern durch das Konzept der Anreihtechnik auch sehr platzsparend konstruieren.

In der Champions-League zu spielen, macht deutlich mehr Spaß als auf dem Bolzplatz“, schmunzelt Jürgen Leicht. Er ist weder Fußballspieler noch Trainer, dafür Geschäftsführer der Leicht Stanzautomation GmbH in Ölbronn-Dürrn in der Nähe von Pforzheim. Und im Gespräch geht es auch nicht um Ballsport, sondern um die steigenden Anforderungen des Markts – seines Markts. Denn das Unternehmen entwickelt, fertigt und vertreibt weltweit Bandschweißautomaten sowie die gesamte Bandauf- und Bandabwickeltechnik für die Stanz- und Umformtechnik. Zum Kundenkreis zählen namhafte Zulieferer aus der Automobil- und Elektroindustrie, aus der Luft- und Raumfahrt sowie der Medizintechnik. Aber auch die Möbelindustrie sowie Hersteller weißer Ware gehören dazu.

„Achten auf Langlebigkeit und Zuverlässigkeit“

Die Anforderungen des Markts? Jürgen Leicht öffnet die Tür des Besprechungszimmers und tritt auf die Balustrade mit Blick über die Montagehalle. Es ist auffallend sauber und strukturiert. An den Montageplätzen schrauben oder justieren Mitarbeiter an Baugruppen und Maschinen. „Der Kunde wünscht höchste Produktqualität. Um ganz oben mitspielen zu können“, bleibt er im Bild, „antworten wir mit Lösungen, die wir entsprechend ausmodellieren. Bei der Konstruktion unserer Maschinen achten wir zum Beispiel auf Langlebigkeit und Zuverlässigkeit. Design und Funktionalität haben wir dabei stets im Blick.“ Und da Leicht Stanzautomation nicht alles selbst fertigt, legt der Marktführer sehr viel Wert auf ausgewählte Zulieferer, oder besser: auf Partner. Dazu gehört seit vielen Jahren die Stöber Antriebstechnik GmbH + Co. KG aus Pforzheim.

Antriebsregler von Stöber für sehr hohe Performance

„Von Stöber haben wir in fast allen unseren Anlagen Getriebe, Motoren, Antriebsregler oder vollständige Automatisierungslösungen verbaut“, sagt Leicht. Zum Beispiel in der neuen Generation der automatischen Mehrfachwickler der Baureihe ASW: Hier kommen erstmals die Antriebsregler SI6 zum Einsatz. Das Besondere an der Maschine ist, dass sie automatisch die Spulen wechselt. Dadurch entsteht an der vorgeschalteten Stanzmaschine kein Produktionsstopp. Der Spulenwechsel wird einfach zur nächsten freien Spule vorgenommen, sobald die vorgewählte Stückzahl erreicht ist. „Mit dem Stöber-Antriebsregler können wir die Performance im Vergleich zur Vorgängerversion spürbar steigern“, sagt der Geschäftsführer.

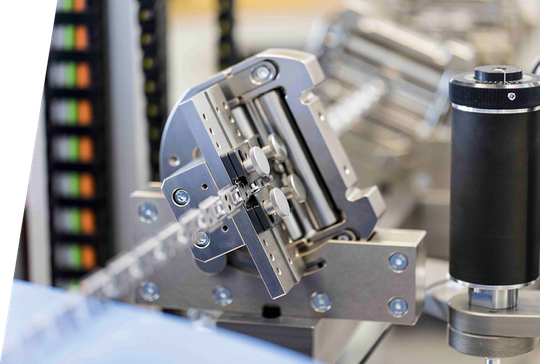

Damit der Anwender wirtschaftlich arbeiten kann, seien Dynamik und Geschwindigkeit ganz wichtig, sagt er. Je schneller die Prozesse sind, desto produktiver ist die Maschine. Der Faktor Zeit ist für die Kunden entscheidend, um wettbewerbsfähig zu sein. „Wir haben insgesamt sieben Antriebe in der Anlage verbaut“, beschreibt Leicht und zeigt auf ein Kegelradgetriebe, das den Vorschubkopf neigt, ein weiteres platzsparendes Winkelgetriebe übernimmt den präzisen Vorschub des Bands. Die hochdynamischen Antriebsregler arbeiten auch bei anspruchsvollen Bewegungen unbemerkt und zuverlässig im Hintergrund. Integriert sind die Funktionen STO (Safe Torque Off) und SS1 (Safe Stopp 1). In der Baureihe SI6 sind diese nach EN 13849-1 zertifiziert und lassen sich ohne produktionsunterbrechende Funktionstests nutzen. Das automatische Aufwickeln von Bauteilen nach dem Stanzen erfolgt mit der neuen Maschine in wenigen Minuten, die Spulen werden über koaxiale Servogetriebemotoren angetrieben und der Wechsel von Spule zu Spule beträgt mit einem Planetengetriebe knapp 2 s.

Installation der einzelnen Antriebsregler denkbar einfach

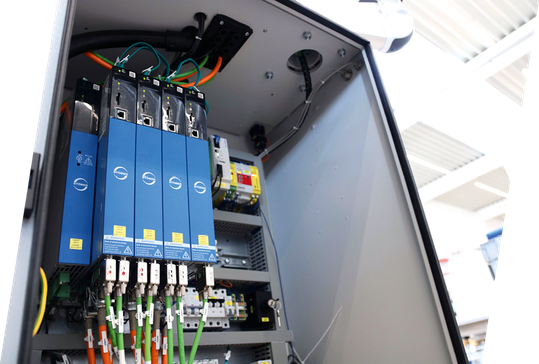

„Konzipiert ist der nur 45 Millimeter schmale Antriebsregler als Anreihgerät“, sagt Stöber Außendienstmitarbeiter Markus Stolowski, der Leicht Stanzautomation seit Jahren betreut. „Ein einzelner Antriebsregler SI6 kann bis zu zwei Achsen regeln. Dank des Anreihkonzepts lässt sich die Anzahl der anzusteuernden Achsen frei skalieren.“ Die Installation der einzelnen Komponenten erfolgt denkbar einfach. Die patentierten Quick DC-Link-Module ermöglichen das simple Einklicken von Standardkupferschienen zur Energieverteilung sowie die einfache Montage und den Anschluss der Antriebsregler.

„Mit dem Encodersystem Heidenhain EnDat 2.2 steht das elektronische Getriebemotortypenschild zur Verfügung, das die Parametrierung der Motor- und Getriebedaten einfach und sicher erledigt“, beschreibt der Stöber Experte. „Konnten bisher nur Motorparameter übermittelt werden, ermöglichen wir es jetzt, auch zusätzliche applikationsrelevante Getriebedaten vollelektronisch zu übertragen.“ Encoder- und Leistungsanschluss des Motors erfolgen über eine gemeinsame Kabelverbindung.

Verbunden sind die einzelnen Geräte mit dem zentralen Versorgungsmodul PS6. Damit seien weder dezentrale Einspeiseeinheiten erforderlich noch Absicherungen und Verkabelung für jede Achse, berichtet Stolowski. „Der Anwender spart enorm viel Platz im Schaltschrank. Im Klartext: Leicht Stanzautomation kann bei den Kunden auf wenig Stellfläche eine nicht unerhebliche Anzahl an Wickeltechnik ermöglichen. Die neue ASW ist zudem gut zugänglich, und über ein zehn Zoll großes Display kann der Anwender die Anlage komfortabel bedienen.

„Beratung und Support sind gelebte Partnerschaft“

„Die Entwicklung der gesamten Maschine fußt auf unserer Erfahrung, die Integration und die Auslegung der Antriebe haben wir in Zusammenarbeit mit Stöber konzipiert“, sagt Jürgen Leicht und nickt dabei Markus Stolowski zu. „Stöber war von Anfang an dabei und unterstützte uns vom ersten Bleistiftstrich in der Konstruktionsphase bis hin zur Inbetriebnahme der Maschine.“

Mit der Kooperation sind beide sehr zufrieden. Das sei ein offenes und ehrliches Miteinander und versprühe einen ganz besonderen Geist, sagt Leicht. „Uns verbindet ein ähnlicher Anspruch an Qualität, das Herauskitzeln von Nuancen, um letztendlich ganz oben dabei sein zu können“, ergänzt der Stöber Außendienstmitarbeiter.

Dazu kommt der sehr kurze Weg von Tür zu Tür. Das macht es für die Mitarbeiter beider Häuser einfacher, sich schnell gemeinsam an den Tisch zu setzen. „Die technische Beratung, der Support, das ist echte gelebte Partnerschaft“, beschreibt der Geschäftsführer. Das Ziel von Leicht Stanzautomation ist es, die Anzahl der Lieferanten zu reduzieren – mit dem Hintergrund, Kostenpotenzial zu heben und den Aufwand zu reduzieren. Bleiben sollen Partner – wie Stöber.

Die Autorin Claudia Grotzfeld arbeitet im Marketing bei Stöber Antriebstechnik.
