CAD-Simplifier: Schneller zu Performance und Know-how-Schutz im VR

Verantwortlicher Redakteur:in: Rainer Trummer 1 min Lesedauer

Anbieter zum Thema

PTC
Camtek GmbH
Comsol Multiphysics GmbH

Für Virtual Reality oder allgemeiner die Visualisierung von CAD-Modellen brauchen Anwender stark reduzierte Modelle im richtigen Format. Wie ein CAD-Simplifier viel Aufwand spart.

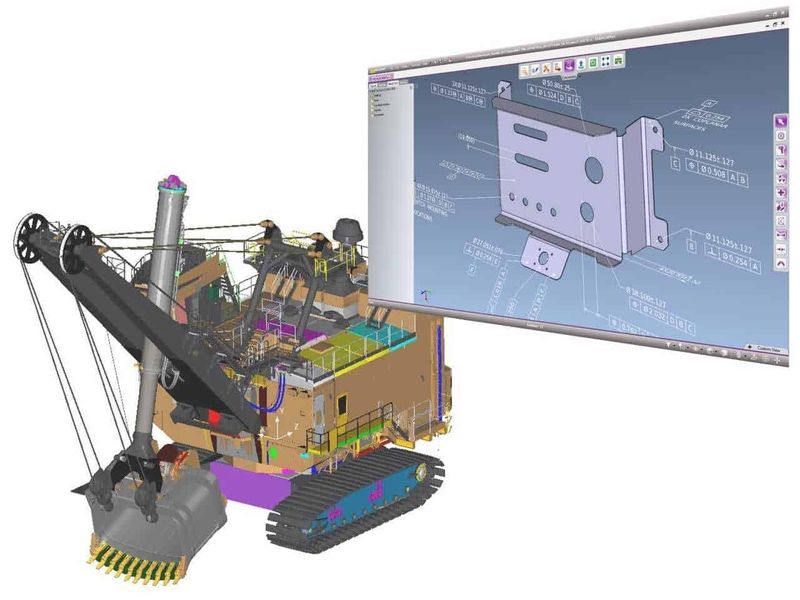

(Quelle: CoreTechnologie)
(Quelle: CoreTechnologie)

Die in den Branchen Automotive, Aerospace sowie im Maschinen- und Anlagenbau eingesetzte Software Simplifier wurde vom CoreTechnologie -Entwickler-Team um eine neue Funktion speziell für Virtual Reality, Augmented Reality sowie Digital Factory Anwendungen erweitert. Der CAD-Modell-Vereinfacher bietet ab sofort spezielle Tools und Schnittstellen für Virtual Reality (VR), Augmented Reality (AR) und Digital Factory. Mit diesen Funktionen können Anwender große Baugruppen um bis 97 Prozent reduzieren.

CAD-Simplifier: So funktioniert der zweistufiger Vereinfachungsprozess

Mit der Anwendung ist es möglich, die durch den Simplifier-Prozess entstandenen leichten Solid-Hüllgeometriemodelle in einem zweiten Schritt zur Polygonreduktion für tesselierte Formate im Bereich VR/AR und Fabrikplanung weiter zu vereinfachen. Im ersten Schritt wird die Innengeometrie entfernt und automatisch eine geschlossene CAD Solid-Hüllgeometrie erzeugt. Danach erfolgen das automatische Löschen der innen liegenden Bauteile sowie die Filterung von Körpern mit kleinem Volumen. Für die Erzeugung exakter CAD-Modelle ist nach diesem Schritt das Optimum erreicht.

Um die Modelle in tesselierte Formate wie VRML, FBX, OBG oder JT zu überführen, verringert der nächste Schritt mithilfe der neuen Polygonreduktion innerhalb von Sekunden die Anzahl der Polygone. Durch die extreme Verringerung der darzustellenden Elemente wird die flüssige Darstellung beispielsweise bei der Animation von sehr großen Baugruppen erreicht.

Der Simplifier erzeugt automatisch leichte CAD-Hüllgeometrien, die für eine optimale Performance in allen Downstream-Anwendungen sowie bei der Weiterverarbeitung im CAD-System sorgen.

Knowhow-Schutz und optimale Datenqualität

Die mit dem Simplifier erzeugten Hüllkörper schützen das firmeneigene Knowhow und ermöglichen einen sicheren Datenaustausch mit Entwicklungspartnern, Kunden und Lieferanten. Das Tool verarbeitet über 40 verschiedene Formate, unter anderem CATIA, XT, CREO,NX, Solidworks sowie DGN, IFC, JT und STEP ohne Zugriff auf eine CAD-Lizenz und sorgt durch automatische Prüf- und Korrekturfunktionen für eine optimale Qualität von Importmodellen.
