Für einen sauberen Schnitt Bystronic setzt bei Laserschneidmaschinen auf hybride Antriebstechnik

Anbieter zum Thema

AMKmotion GmbH + Co. KG

Heidrive GmbH

Der Maschinenbauer Bystronic war auf der Suche nach einer wirtschaftlichen Antriebslösung für seine Laserschneidmaschine ByCut Eco. Fündig wurden die Schweizer bei AMKmotion.

Bystronic aus Niederönz in der Schweiz entwickelt und baut Anlagen zur Blechbearbeitung. Im Fokus steht die Automation des gesamten Material- und Datenflusses der Prozesskette Schneiden und Biegen. Das Unternehmen beschäftigt weltweit über 3.600 Mitarbeiter an mehr als 40 Standorten und setzte 2022 rund eine Milliarde Euro um.
 „Die Vernetzung unserer Laserschneidsysteme und Abkantpressen mit innovativen Automations-, Software- und Servicelösungen ist der Schlüssel zur umfassenden Digitalisierung der Blechindustrie“, sagt Stefan Züger, Global Media Relations & Product Communication Manager bei Bystronic. „Unsere Kunden erwarten von uns clevere Lösungen und leistungsstarke Produkte.“

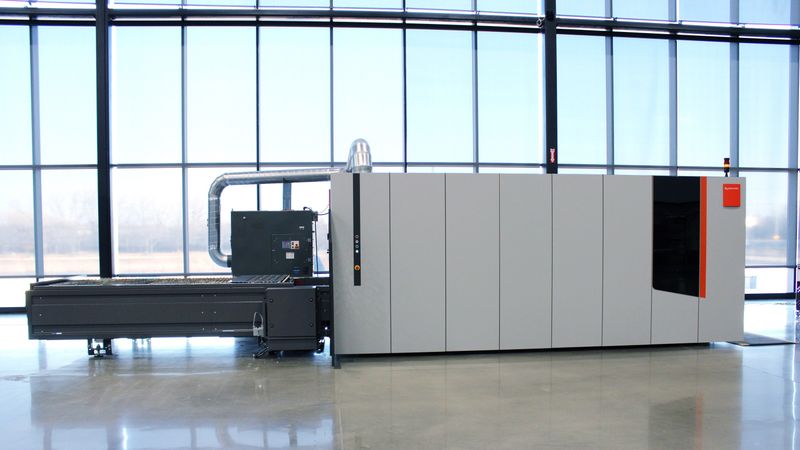

 Eine solche ist die Laserschneidmaschine ByCut Eco. Für die Einsteigeranlage war der Maschinenbauer auf der Suche nach einem neuen Antriebssystem, das den Schneidkopf in X-, Y- und Z-Richtung verfährt. „Dieses sollte eine hohe Dynamik bieten, die geforderte Bahn- und Teilegenauigkeit beim Laserschneiden ermöglichen und wirtschaftlicher sein als das bisher eingesetzte“, zählt Adrian Krebs auf, der zusammen mit Stefan Jacobi, Leiter Systems Engineering, bei Bystronic für das Projekt zuständig war. „Als Lösung hatte ich mir ein dezentrales System in den Kopf gesetzt“, sagt Jacobi. Und weil er mit AMKmotion und ihrer Technologie bereits bei einem früheren Projekt gute Erfahrungen gesammelt hatte, wandte sich das Bystronic-Team mit seiner Anfrage und einem groben Plan wieder an die Antriebsspezialisten aus Kirchheim unter Teck.

Servohydraulische Antriebslösung

Blechumformung: Energie sparen durch Rekuperation

Gemeinsam die Lösung entwickelt

Andreas Ochs, Teamleiter Antriebsauslegung und Inbetriebnahme bei AMKmotion, und sein Team nahmen die Herausforderung an. „Wir starteten mit einer Grundauslegung und tasteten uns sozusagen Stück für Stück heran“, sagt Ochs. In enger Zusammenarbeit mit Bystronic und dem Getriebehersteller entstand in einem rund zwei Monate dauernden Prozess mit regelmäßigen Besuchen in Niederönz die passende Lösung.

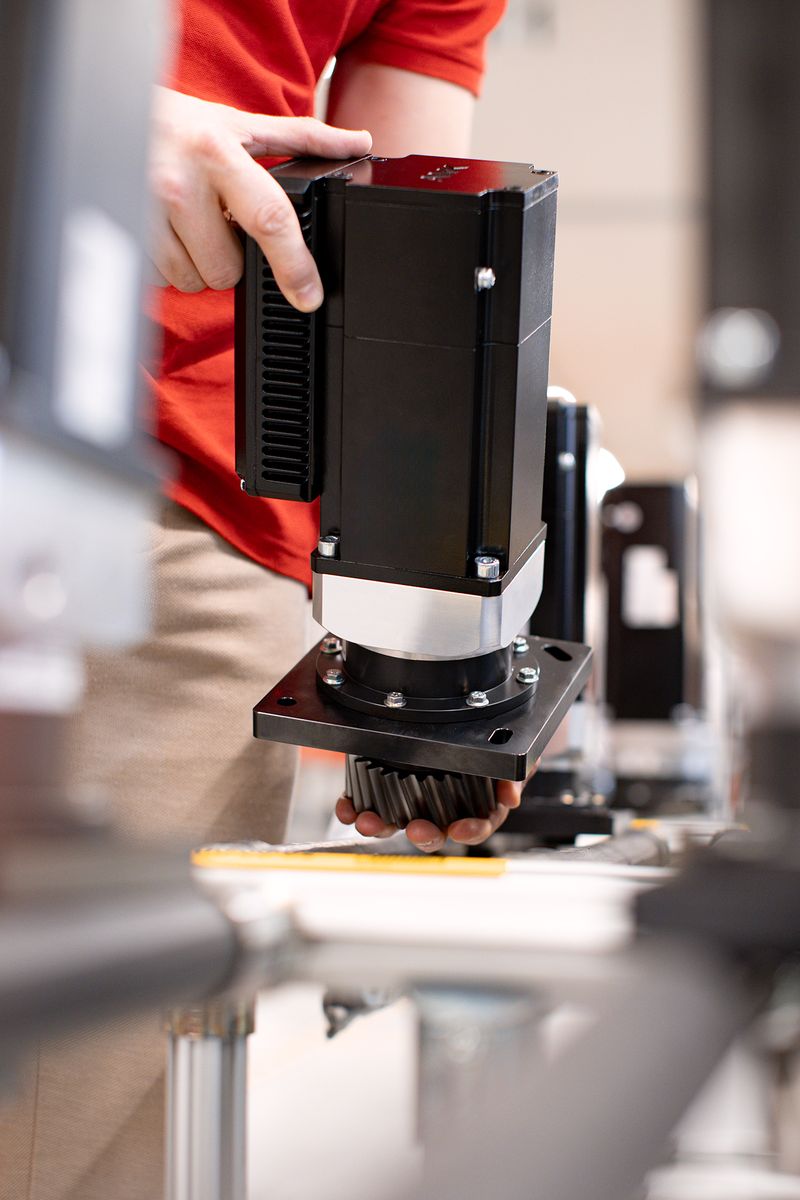

 Für die Bewegung auf der Y-Achse ist ein iDT5-Synchron-Servomotor mit integriertem Wechselrichter zuständig. Dieser vereint den Wechselrichter iX mit dem Servomotor DT. Beide sind direkt miteinander verdrahtet. „Wie auch die Einzelkomponenten sitzt die mechatronische Funktionseinheit in einem Metallgehäuse, das den schock- und vibrationsfesten Wechselrichter und Servomotor nach Schutzart IP65 vor Staub und Feuchtigkeit schützt“, erklärt Ochs. Auf der X-Achse befindet sich der Schneidkopf auf einem Gantry-System. „Um dieses synchron und mit der notwendigen Dynamik zu bewegen, setzen wir stärkere Motoren ein“, sagt der Teamleiter. „Verbaut haben wir zwei DT5-Synchron-Servomotoren mit je einem dezentralen Servowechselrichter iX5.“

Die hochpoligen Servomotoren sind für hohe Drehmomente ausgelegt und haben erhöhte Eigenträgheitsmomente. Das bedeutet: Sie können auch größere Lasten ohne Getriebe als Direktantrieb äußerst dynamisch beschleunigen und die Produktivität der Maschine steigern. Die Magnete im Rotor sind eingeschoben und durch eine Kunststoffumspritzung fixiert. Dies schützt sie zusätzlich vor Staub, Gasen und Feuchtigkeit – und garantiert dauerhaft stabile Magnetwerte. Die Z-Achse positioniert ein ihXT4-Synchron-Servomotor mit integriertem Wechselrichter. Die schock- und vibrationsfeste Antriebseinheit mit einem Drehmoment von 2,6 Nm sitzt in einem IP65-geschützten Gehäuse und ist damit für den direkten Einbau in der Maschine geeignet. Funktionale Sicherheit in Form von Safe Torque Off (STO) ist standardmäßig mit an Bord.

Weniger Platzbedarf im Schaltschrank

Im Schaltschrank findet sich lediglich das platzsparende Einspeisemodul KEN, das die Zwischenkreisspannung erzeugt und die angeschlossenen dezentralen kompakten Wechselrichter mittels des Hybridverteilers KHY mit Leistung versorgt. Dieser vereinfacht die Zusammenführung verschiedener Signale und Versorgungsspannungen aus der zentralen Antriebsebene. Er dient als intelligente Schnittstelle von der zentralen zur dezentralen Antriebswelt. Dabei werden über den iX der DC-Bus, die antriebsintegrierte Sicherheitsfunktion STO und 24 Volt zu anderen dezentralen Reglern weiter geschleift. Die Echtzeit-Kommunikation erfolgt über einen separaten Feldbusstrang. Das standardisierte Interface ist als Anreihmodul aufgebaut und ermöglicht so, zentrale Schaltschrankgeräte einfach zu erweitern. Für den Kurzschluss- und Überlastschutz sind Schmelzsicherungen integriert. Zusätzlich überwacht der KHY den Zwischenkreisstrom und den dezentralen Antriebsstrang über einen I²t-Zähler. Sein Abschaltverhalten lässt sich individuell konfigurieren. Der KHY ist nach dem Daisy-Chain-Konzept mit den dezentralen Servowechselrichtern der Synchron-Servomotoren verkabelt.

Zuverlässige Zusammenarbeit auf Augenhöhe

„Mit dem dezentralen Aufbau sparen wir Platz im Schaltschrank, haben elf Kabel weniger in der Energiekette und damit insgesamt einen geringeren Verkabelungsaufwand, können das ganze Drumherum schlanker gestalten – und erreichen trotzdem unsere Anforderungen an Dynamik und Präzision“, fasst Jacobi zusammen.

„Dank des direkten Drahts zur Entwicklungsabteilung bei AMKmotion lief die Zusammenarbeit sehr gut, unkompliziert und immer auf Augenhöhe“, ergänzt Krebs. Ein weiterer Pluspunkt sei die Liefertermintreue von AMKmotion. „Das ist ein ganz wichtiger Aspekt, denn Verzögerungen beim Bau einer Maschine wegen fehlender Komponenten schlagen gleich auch auf die nachfolgenden Aufträge durch. Mit AMKmotion an unserer Seite können wir unsere Liefertermine zuverlässig halten“, freut sich Markus Beier, Einkäufer Elektroteile bei Bystronic.

Autorin Anja Schaber ist Marketing-Managerin bei AMKmotion.
