100 Exponate auf Formnext 2024 Additive Fertigung: Fraunhofer präsentiert Multimaterial-Technologie

Von Fraunhofer-Gesellschaft 3 min Lesedauer

Anbieter zum Thema

Fraunhofer-Gesellschaft e. V.
aPriori Deutschland

Die Fraunhofer-Gesellschaft zeigt auf der Formnext Technologien für die Multimaterial-Fertigung im Bereich der Additiven Fertigung. Damit lassen sich geometrisch komplexe Bauteile herstellen, die mehrere Eigenschaften und Funktionen in sich vereinen.

Auf ihrem Gemeinschaftsstand präsentieren insgesamt 20 Fraunhofer-Institute die neue Multimaterial-Technologie und weitere Innovationen aus dem Bereich Additive Fertigung.(Bild: Fraunhofer-Gesellschaft)
Auf ihrem Gemeinschaftsstand präsentieren insgesamt 20 Fraunhofer-Institute die neue Multimaterial-Technologie und weitere Innovationen aus dem Bereich Additive Fertigung.
(Bild: Fraunhofer-Gesellschaft)

Auf der Formnext, die am Dienstag (19. November) in Frankfurt am Main ihre Pforten öffnet, präsentieren 20 Fraunhofer-Institute die vielfältigen Möglichkeiten der innovativen Multimaterial-Technologien und andere Weiterentwicklungen aus dem Bereich der Additiven Fertigung anhand von rund 100 praxisnahen Exponaten.

Die Vorteile der Multimaterial-Fertigung für die Additive Fertigung

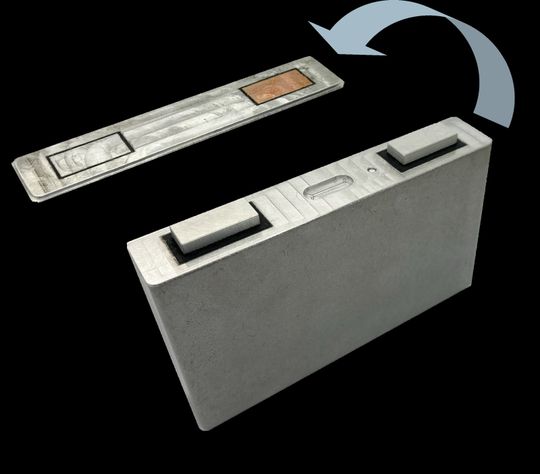

Kostengünstige Herstellung und weniger manuelle Montageprozesse bei Akku-Gehäusen für E-Autos verspricht die clevere Kombination aus Reinaluminium, Reinkupfer und isolierender Keramik.(Bild: Fraunhofer IGCV)
Kostengünstige Herstellung und weniger manuelle Montageprozesse bei Akku-Gehäusen für E-Autos verspricht die clevere Kombination aus Reinaluminium, Reinkupfer und isolierender Keramik.
(Bild: Fraunhofer IGCV)

Für die industrielle Fertigung bietet die Multimaterial-Technologie entscheidende Vorteile. So lassen sich innerhalb eines Bauteils unterschiedliche Werkstoffeigenschaften kombinieren und dadurch die Freiheitsgrade beim Design der Bauteile und ihrer Funktionalität erweitern. Auf diese Weise entstehen Komponenten oder Einzelteile, die mehrere Funktionen in sich vereinen und dadurch eine weitere Miniaturisierung der jeweiligen Komponente ermöglichen.

Die Fraunhofer-Institute verfügen seit mehreren Jahrzehnten über Expertise im Bereich der Additiven Fertigung und haben Technologien wie pulverbettbasiertes Schmelzen mittels Laserstrahl und Laserauftragschweißen, aber auch eigene spezielle Technologien wie das Multi Material Jetting (MMJ) entwickelt. Um die Multimaterial-Fertigung weiter zu optimieren, arbeiten Einrichtungen wie das Fraunhofer-Institut für Gießerei-, Composite- und Verarbeitungstechnik IGCV, das Fraunhofer-Institut für Keramische Technologien und Systeme IKTS und das Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik IGB an innovativen Schmelztechniken wie dem pulverbettbasierten Schmelzen von Metallen.

Keramisches Umfomwerkzeug.(Bild: Fraunhofer IKTS)
Keramisches Umfomwerkzeug.
(Bild: Fraunhofer IKTS)

Ein Schwerpunkt liegt auch auf der Entwicklung und Qualifizierung neuer Materialien sowie der Modifikation oder Neuentwicklung von Maschinen, um die parallele Verarbeitung von verschiedenen Materialien zu ermöglichen. Auf der Formnext zeigen die Fraunhofer-Institute auf einem 288 Quadratmeter großen Gemeinschaftsstand (Halle 11, Stand D31) mit ihren Exponaten, welche neue Möglichkeiten die Additive Fertigung und insbesondere die Additive Fertigung von Multimaterial-Bauteilen quer über alle Industriebranchen eröffnen.

Einige ausgewählte Exponate

  • Keramischer Plasmazünder: Raketentriebwerke müssen extreme Temperatur und hohen Druck aushalten. Aufgrund ihrer thermischen, chemischen und mechanischen Beständigkeit sind hochleistungskeramische Werkstoffe seit Jahrzehnten wichtig für die Raumfahrt. Expertinnen und Experten des Fraunhofer-Instituts für Keramische Technologien und Systeme IKTS haben zwei elektrisch leitfähigen Pfade in ein ansonsten isolierendes Bauteil integriert, um so ein Plasma zu generieren, das die Zündung der Reaktion sicherstellt. Der Funktionsdemonstrator (Plasma Plug) zeigt, wie Zündquellen direkt in keramischen Bauteilen integriert werden können, zukünftig auch direkt im Inneren von keramischen Triebwerken.

  • Keramisches Umformwerkzeug: Für viele Umformprozesse werden Werkzeuge mit hoher Festigkeit und Hitzebeständigkeit benötigt, wenn das umzuformende Bauteil erhitzt werden muss. Bisher erfolgen Erwärmen und Umformen oftmals getrennt. Forschende des Fraunhofer IKTS haben Bauteile realisiert, die Heizstrukturen direkt an der Werkzeugoberfläche aufweisen, und zwar genau da, wo diese benötigt werden. Innerhalb weniger Sekunden können Temperaturen von über 1000 °C erreicht werden. Die herausragenden mechanischen Eigenschaften hochleistungskeramischer Werkstoffe ermöglichen außerdem die direkte Nutzung als Umformwerkzeug – gerade auch bei hohen Temperaturen.

  • Verbesserte Herstellung von Batteriezelldeckeln: Akkus gelten als das technische Herzstück von E-Autos. Umso wichtiger ist ihre möglichst optimale und kosteneffiziente Produktion. Forschenden des Fraunhofer-Instituts für Gießerei-, Composite- und Verarbeitungstechnik IGCV ist es gelungen, die Herstellprozesskette für Batteriezelldeckel deutlich zu verbessern. Sie kombinieren Reinaluminium, Reinkupfer und eine isolierende Keramik. Durch die Verbindung von leitenden und nichtleitenden Materialien ist die Funktion des Deckels sichergestellt. Aufwändige manuelle Montageprozesse können eingespart werden, und auch die Herstellung kleiner Stückzahlen wird deutlich ökonomischer.

  • Radial Flux Motor: In Elektromotoren spielt die Kombination unterschiedlicher Funktionen per se eine wichtige Rolle. Es müssen sowohl magnetisch als auch elektrisch leitfähige Materialien mit isolierenden Materialien verbunden werden, um einen effizienten Elektromotor zu realisieren. Das Fraunhofer IGCV zeigt am Beispiel eines Radial Flux Motors (Design by Leap 71), welche Möglichkeiten die Multimaterialverarbeitung in diesem Bereich eröffnet. Die neu gewonnene Gestaltungsfreiheit bietet die Möglichkeit elektrische Maschinen noch besser auf ihren Einsatzzweck abzustimmen und schafft Effizienzgewinne.

  • Medizin - 3D-Bioprinting mit modifizierten Biomaterialien: Die Behandlung von Sehnen-, Bänder- und Knorpelverletzungen ist oftmals kompliziert und langwierig. Forschende des Fraunhofer-Instituts für Grenzflächen- und Bioverfahrenstechnik IGB haben ein Verfahren entwickelt, um orthopädische Weichteile patientenspezifisch nachzubilden. Die Eigenschaften gesunder Knorpel- und Sehnenstrukturen wie Steifigkeit und Elastizität werden durch 3D-bioprintbare Gerüste exakt nachgebildet. Die Forschenden kombinieren Biomaterialien und Zellen mittels 3D-Bioprinting zu einer porösen Matrix, die das Einbringen von Zellen und Wachstumsfaktoren erleichtert und eine schnellere Heilung des Weichteilgewebe begünstigt.
