Die Kisters AG präsentiert die neue Software-Version v2024.0 ihrer 3DViewStation. Dabei wurde zum einen die Zerschneidefunktion auf Anfrage von Kunden eingeführt, welche nun auch das physische Schneiden von Geometrien und das Erstellen neuer Körper an der Schnittebene ermöglicht. Zum anderen vergleicht diese Version nun PMIs und optimiert somit die Funktionalitäten der Vergleichsfunktion.

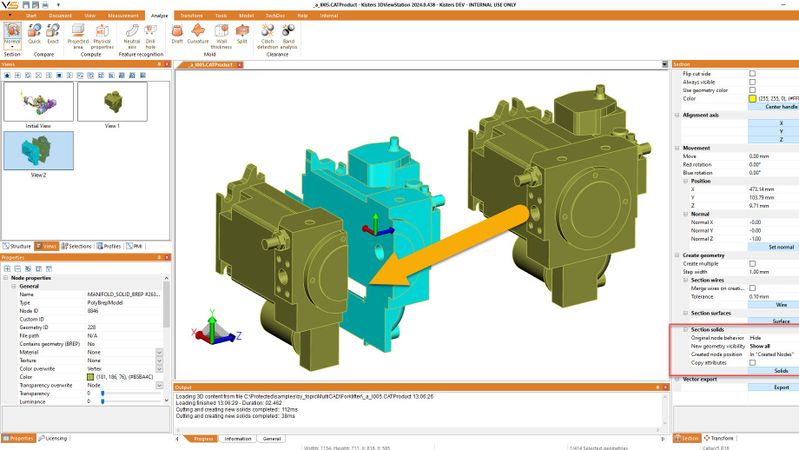

Bisher konnten Kunden mit der Schnittfunktion der 3DViewStation bereits Schnittlinien und Schnittflächen erzeugen. In enger Zusammenarbeit mit Kunden aus der Automobil-Industrie wurde nun eine völlig neue Erweiterung entwickelt. Für die Dokumentation sollte es möglich sein, durch mehrfache Schnitte der Geometrie neue Körper zu erzeugen, welche unabhängig vom restlichen Bauteil im Strukturbaum erscheinen. Diese bedeutsame Neuerung wurde mit dem Release v2024.0 für alle Kunden freigegeben und setzt schon jetzt neue Maßstäbe. So ist es ab sofort möglich Bauteile zu halbieren, zu vierteln oder beliebig oft weiter zu zerschneiden, um eine detaillierte Analyse der entstandenen Körper zu ermöglichen. Auch das Objekt scheibchenweise zu unterteilen ist dank der Schrittweiten-Angabe problemlos möglich.

"Durch die neue Zerschneidefunktion in der 3DViewStation v2024.0 bieten wir unseren Kunden eine noch leistungsfähigere Lösung für die Analyse ihrer 3D-Modelle, gerade im Automobil-Bereich", sagt Germar Nikol, Director Visualization Technologies bei der Kisters AG. "Die Möglichkeit, Geometrien physisch zu schneiden und neue Körper zu erstellen, eröffnet vielfältige Anwendungsmöglichkeiten um beispielsweise Reparatur-Dokumentationen detaillierter zu beschreiben, somit Arbeitszeiten zu optimieren und Fehlerquoten zu senken.“

Fabriksimulation: 3D-Software für die perfekte Visualisierung

Auch im Bereich der Vergleichsfunktion wurde ein großer Schritt nach vorne gegangen. PMIs (Product Manufacturing Information, Fertigungsinformationen) umfassen eine Vielzahl von Informationen, die für die Herstellung und Überprüfung eines Produkts von entscheidender Bedeutung sind. Dazu gehören geometrische Toleranzen, Oberflächenbeschaffenheit, Materialvorgaben, Fertigungshinweise und mehr. Mit der Kisters 3DViewStation wird eine Softwarelösung geboten, die es ermöglicht, 3D-Modelle und PMI-Daten auf einfache Weise anzuzeigen und zu analysieren, ohne dass spezielle CAD- oder CAM-Software benötigt wird. Das neue Release v2024.0 setzt hier an und bettet nun in ihre Vergleichs-Analyse auch den Vergleich der PMIs ein. So lassen sich verschiedene Versionen eines Modells nicht nur geometrisch miteinander vergleichen, sondern zeigen auch die Änderungen der Fertigungsinformationen (PMI) ab sofort farbig an. Dies ist sowohl im schnellen, als auch im exakten Vergleich anwendbar und bedarf keiner zusätzlichen Einstellungen.

Rejool nutzt Siemens Xcelerator für Entwicklung von Wasserstoffverdichter

"Ich möchte noch nicht zu viel verraten, in diesem Jahr wird es jedoch ein Release geben, welches ein ersehntes Highlight für unsere Kunden bereithalten wird. Was ich aber schon verraten kann, wir arbeiten im Hintergrund an einem weiteren Update für die Vergleichsfunktion“, sagt Germar Nikol. „Bald werden Veränderungen nicht nur im Modell selbst, sondern auch im Strukturbaum hervorgehoben, um einen noch klareren Vergleich zu ermöglichen.“
